Прежде всего, нужно отметить, что сборка велосипеда из коробки – это дело тонкое, для которого понадобится много умения, времени и сил, если вы, конечно, не профессионал. Так что, если есть возможность, доверьте это дело тому, кто разбирается в подобных тонкостях. Это гарантирует вам, что все нужные гайки будут закручены по часовой стрелке, а тормозную ручку точно закрепят там, где надо.
Но если вы все же решили собрать велосипед самостоятельно, мы будем рады помочь вам сделать это правильно.
Зачем велосипед разбирается?
Итак, давайте обо всем по порядку. Зачем вообще разбирать байк и укладывать его в коробку? Причины, по меньшей мере две. Во-первых, это позволяет существенно сэкономить на его транспортировке. Ну а во-вторых, таким образом можно уберечь велосипед от различных повреждений, которых попросту не избежать при перевозке.
Что входит в комплект?
В коробке, как правило, лежит не полностью разобранный велосипед. Отдельно от рамы расположены колеса, педали, крылья, седло, руль, зеркала, рога, катафоты. Шатун и тормозную ручку также придется устанавливать дополнительно.
Распаковка
О том, что собой представляет комплект, мы немного поговорили, теперь было бы неплохо сказать о распаковке: не станем же мы собирать велосипед прямо в коробке. Распаковывать его лучше в строгой последовательности:
- Первым делом нужно аккуратно достать все из коробки, отдельно расположив все несобранные элементы, включая раму, колеса и тормозную ручку;
- Далее, со всех элементов нужно снять картон, а с рамы – упаковку (если она, конечно, имеется);
- Все пленки и упаковки нужны исключительно для перевозки, так что от них нужно избавиться, чтобы они не путали. С осей нужно убрать защитную упаковку из пластика;
- Ну и в завершении важно не забыть переписать в гарантийный талон, который также входит в комплект, серийный номер рамы.
Сборка
Прежде чем приступать к сборке, нужно позаботиться об инвентаре – не будете же вы собирать велосипед голыми руками. Движения болтов по часовой стрелке будет куда быстрее, если у вас будет нужный ключ. Итак, какие же инструменты нам понадобятся?
- Отвертка. Банально, но без нее – никуда. Очень желательно, чтобы она не была ни слишком большой, ни слишком маленькой. Все болты, которые нужно закручивать по часовой стрелке у велосипеда, не отличается большими размерами;
- Пассатижи. Плоскогубцы – надежный помощник в деле сборки чего угодно;
- Специализированный педальный ключ. Здесь, конечно можно обойтись и рожковым ключом на 15 мм;
- Шестигранные ключи: на 4,5, 6 и 8 мм;
- Гаечные ключи на 6 и 10 дюймов.
Резьбовые соединения требуют к себе внимания
В целом, этого будет вполне достаточно – теперь можно приступать к сборке. Только прежде мы напомним, что нужно тщательно проверять все крепления и резьбовые соединения, потому что сборка велосипеда – это тонкая работа, которая не терпит применения грубой физической силы при вращении по часовой стрелке. Резьбу лучше десять раз прочистить, чем что-либо повредить.
Теперь, собственно, о сборке по порядку.
Колеса и тормоза
Начинать сборку лучше всего именно с колес, желательно придерживаться следующей последовательности:
- Если переднее колесо имеет какие-то пометки, важно определить его направление. Если же на нем их нет, тогда не имеет значение, в каком направлении его закреплять. Вставляя переднее колесо в вилку, нужно позаботиться о том, чтобы оно четко попало в пазы;
- Монтируя эксцентрик во втулочную ось на переднем колесе, нужно проследить за тем, чтобы пружинки находились с двух сторон втулки, а лапка эксцентрика находилась с левой стороны;
- В завершении лапку эксцентрика следует закрепить параллельно оси колеса, ее нужно закрепить так, чтобы колесо было надежно зафиксировано, но и здесь главное – не перестараться.
После того, как с колесами будет покончено, можно перейти к тормозам. И начнем мы с тормозного троса. Прежде чем вставить тросики в рубашки, их очень желательно смазать. Если на колесах есть ободные тормоза, их необходимо застегнуть. Также нужно обратить внимание на тормозную ручку: важно, чтобы рычаги были расположены симметрично.
Манетки и рулевая колонка
Особое внимание нужно обратить не только на тормозную ручку, но и на ручки для переключения скоростей. Их тросики также нужно смазать прежде чем «одевать» в предназначенные для них рубашки. Прикручивать их нужно не до отказа, это поможет, например, в момент падения: манетка не разобьется, а только слегка провернется.
У рулевой колонки есть одна особенность: как правило, на велосипеде она уже установлена. Но эта ее особенность не помешает нам уделить немного внимания и ей. Прежде всего, поверхность рулевой колонки следует смазать консистентной смазкой. Важно также аккуратно запрессовывать чашки рулевого станка.
Руль в вынос нужно закрепить симметрично, таким образом, чтобы тормозные ручки были опущены вниз под определенным углом от горизонтали, а именно около 40 градусов. Важно также правильно повесить тросики, для того,чтобы они не путались, ну и конечно, важно не забыть хорошо закрепить руль. Это поможет избежать падений и травм в дальнейшем.
Педали
В установке педалей нет ровным счетом ничего сложного, важно только считаться с некоторыми тонкостями. К примеру, нужно учитывать тот факт, что педаль нужно закручивать против хода движения вашего байка. Как раз с расчетом на это, у каждой педали (как у правой, так и у левой) резьба в разные стороны. Поэтому важно, чтобы каждая из них была на своем месте. Правую педаль нужно закручивать по часовой стрелке, а левую – наоборот. Иначе ничего не выйдет. Для этих целей, что вполне очевидно, используется шестигранный ключ. В деле закрутки педалей можно уже забыть о нежности и осторожности – чем сильнее вы их закрутите, тем лучше.
Вот, в общем-то, и все. Некоторым это дело может показаться очень простым и понятным – у профессионалов, к примеру, на сборку одного велосипеда уходит не более десяти минут. Ну а если процесс сборки вас пугает и вам не хочется тратить на это время – ничего страшного, вы всегда можете доверить это муторное дело специалистам.
Инструкция по сборке велосипеда нужна каждому новичку, будь то взрослый или детский велосипед.
Детские трёхколёсные велосипеды можно приобретать не только в локальных магазинах, но и в Интернете. К слову сказать, второй способ является рекомендованным. Ведь цены в сети значительно доступнее, а выбор больше.
На сайте baby-car.ru Вы сможете найти широкий ассортимент детских трёхколёсных велосипедов со специальной управляющей ручкой для родителей. По сути подобный велосипед может заменять прогулочную коляску в летний период времени.
Каждый родитель хочет удивить своего ребёнка. Сделать это лучше всего подарком на день рождения. Конечно, в малом возрасте ребёнок даже не подозревает, что такое велосипед.
Но он может стать отличной игрушкой и длительное время занимать его внимание в отличие от коляски, где ребёнок обречён попросту лежать и смотреть в небо. Преимущества трёхколёсных велосипедов указаны ниже:
- ребёнок быстрее ознакомиться с окружающим миром;
- во время пути внимание ребёнка будет занято;
- велосипед позволит физически развиваться ребёнку.
Безусловно, трёхколёсный велосипед располагает ручкой, чтобы толкать его и одновременно ей же рулить. Однако не стоит забывать о том, что и сам ребёнок может крутить педали для движения велосипеда.
В случае покупки подарка в Интернете, собирать велосипед придётся самостоятельно, так как придёт он в коробке, полностью разобранный. Строго говоря, для сборки потребуются только плоскогубцы и набор отвёрток.
Собираем велосипед – основные положения
В комплекте поставки каждого трёхколёсного велосипеда имеется инструкция по сборке. Но смеем Вас уверить, что сборка для взрослого человека является интуитивно понятно. Рекомендуется начинать собирать велосипед с задних колёс.
Устанавливаются пластиковые посадочные места под колёса. После этого сразу же монтируются сами колёса. Далее переходим к монтажу руля. Устанавливается он предельно просто – в раструб рамы спереди.
Фиксируется руль при помощи хомута. Затягивается обыкновенной шпилькой – болтом с гайкой. На руль сразу же можно установить звонок или звуковую панель (коробочка с кнопками, при нажатии на которые звучит мелодия).
Остаётся установить ручку для родителя и соединить её с рулём при помощи специальной рейки. Некоторые рамы детских велосипедов обладают съёмным седлом. В этом случае установка займёт не более минуты – нужно будет закрутить четыре болта.
Ставим переднее колесо и велосипед готов к эксплуатации.
Ниже приводится подробная видеоинструкция по сборке трёхколёсного велосипеда:
1. Необходимые инструменты
2. Первые шаги
3. Установка педалей
5. Руль
6. Седло
Покупая новый детский велосипед в коробке, вы становитесь счастливым обладателем отличной развивающей вещи не только для ребёнка, но и для себя. Пришло время окунуться в детство и вспомнить навыки сборки конструктора.
1. Необходимые инструменты
Как и в конструкторе, для правильной сборки механизма необходим набор инструментов. В данном случае они будут настоящие.
На велосипедах разных производителей головки под болты и размер гаек могут отличаться. Но приведённых ниже инструментов достаточно для сборки большинства детских велосипедов.
1. Гаечные ключи на 8, 10, 12, 13, 14, 15 мм.
2. Разводной ключ до 32 мм включительно.
3. Отвёртка крестовая.
4. Шестигранники на 4, 5, 6 мм.
6. Бокорезы либо крепкие ножницы
2. Первые шаги
Достаём велосипед из коробки, снимаем с велосипеда всю «шелуху», которой обильно обматывают велосипед для того, чтобы в процессе перевозки не повредилось лакокрасочное покрытие.
1. Если для крепления используется скотч, то лучше рвать его руками , чтобы в процессе снятия картона и полиэтилена не повредить лакокрасочное покрытие.
2. Если для крепления используются нейлоновые хомуты, то перекусите их либо бокорезами, либо ножницами
Вскрываем все пакеты или коробочки, в которых лежат части велосипеда и аксессуары. Когда велосипед освобождён от упаковки, мы имеем следующую картину
Продеваем защиту цепи через шатун, ставим на специально предназначенные для неё места, прикрепляем её винтами
Если отверстия на упорах велосипеда не совпадают с отверстиями на защите, используйте молоток для поворота кронштейна
3. Установка педалей
Для того, чтобы через несколько лет педали можно было открутить, смажьте резьбу густой смазкой
Если шатуны алюминиевые, используйте специальную пасту, противостоящую прикипанию поверхностей
Педали отличаются между собой: R - педаль с правой резьбой, L - педаль с левой резьбой
Встав с правого бока велосипеда, закрутите педаль в правую сторону
Встав с левого бока велосипеда, закрутите педаль в левую сторону
4. Колёса (основные и дополнительные)
При помощи ключей на 12 и 13 прикрепите боковые колёса к кронштейнам
Открутите гайки на 15, поставьте направляющие, а на них кронштейны с колёсами, после чего прижмите их гайками. Отрегулируйте высоту боковых колёс таким образом, чтобы они были немного выше, чем заднее колесо, после чего затяните гайки
В нашем случае заднее крыло, багажник, а также идущий в комплекте флажок крепятся также на ось колеса, потому что на раме отсутствуют специальные отверстия для крепления усов крыла и багажника.
С помощью ключа на 14 или 15 прикрутите переднее колесо, предварительно установив направляющие в специальные отверстия в вилке (они служат для того, чтобы при возможном раскручивании гаек на ходу колесо осталось на месте)
Благодаря этим шагам, велосипед может стоять без дополнительной помощи, что облегчит и сделает более удобной дальнейшую сборку.
5. Руль
При наличии кронштейна, на который крепится отражатель или корзинка, открутите большую гайку (может быть на 28, 32 мм), установите кронштейн и закрутите гайку обратно
1. Возьмите руль, ослабьте гайки на 13.
2. Поверните руль таким образом, чтобы он был под углом примерно 70-80 градусов к выносу.
3. Затяните гайку на 13, чтобы руль в выносе не проворачивался.
4. Вставьте руль в шток вилки на необходимую высоту, после чего закрутите болт ключом на 13
Внимание. Поднимать руль выше определённой высоты нельзя. Сигнализируют об этом специальные риски, нанесённые на вынос руля. При установке руля на определённую высоту их не должно быть видно. Если же вы их видите, то вынос руля нужно утопить в шток вилки, пока они не скроются. То же самое касается подседельного штыря
6. Седло
Седло может быть как установлено на подседельный штырь, так и лежать отдельно от него.
1. В первом случае просто ослабьте гайки на 13 или 14, поверните седло на нужный угол и закрепите их так, чтобы оно не проворачивалось ни влево/вправо, ни вверх/вниз.
2. Во втором случае ослабьте гайки седла, наденьте его на подседельный штырь, поверните седло на нужный угол и затяните гайки.
Угол нужно выбрать таким образом, чтобы при установке подседельного штыря в раму седло оказалось параллельно земле.
7. Крылья, багажник, аксессуары
Заднее крыло, как правило, уже стоит на велосипеде, но вам нужно его не только прикрутить, но и проверить затяжку болтов и гаек, сделанную производителем. Очень часто они слабо затянуты, из-за чего может произойти их раскручивание во время катания.
Для заднего крыла на велосипеде есть специальные отверстия с резьбой. Просто прикрутите усики к этим отверстиям винтами
У переднего крыла нужно прикрепить нижнюю часть, как на фото выше, затем верхнюю часть
Если переднее или заднее крыло стоит криво, можно отрегулировать его винтами, которые прижимают пластину, держащую "усы". Если это не поможет, просто подогните одну сторону "усов" ближе к колесу
Багажник крепится винтами к специальным отверстиям на раме. Винты, вкрученные в раму рядом с подседельной трубой, предназначены для крепления верхней части багажника
Установите отражатели. Для переднего отражателя либо предусмотрен кронштейн, либо хомут, крепящийся на руль. Задний, как правило, крепится на багажник гайками на 8
Отвёрткой прикрутите звонок
После чего поставьте мягкие кожухи, кторые защитят вашего ребёнка в случае удара об руль
Завершится сборка установкой корзинки для мелочей с помощью идущих в комплекте хомутов
Ваш ребёнок будет рад результату вашего труда
Начнем с того, что если у вас есть возможность – никогда не собирайте велосипеды сами. Независимо от того, взрослый или детский велосипед , сборка - довольно сложное занятие. Это удел мастеров, которые "съели" на этом не одну собаку и знают все премудрости сборки. Во время сборки частенько случаются "внештатные ситуации" – велосипед не настраивается, колесо крепится неровно, болты не подходят и т.п.
Для специалиста, занимающегося этим каждый день по 8-10 часов, это вызовет заминку на 5-10 минут, он быстро найдет замену недостающей детали, устранит неисправность. А для вас это может обернуться настоящим "кошмаром". Поэтому подумайте, стоит ли это того?
Итак, вернемся к велосипеду в коробке. Велосипед находится в коробке в частично разобранном состоянии. В основном это делается для уменьшения стоимости транспортировки байка, а также для защиты велосипеда от внешних воздействий. У велосипеды сняты переднее колесо, руль, седло и педали. Все дополнительные детали – крылья, зеркала, рога, катафоты, заглушки придется устанавливать самостоятельно.
Для сборки вам потребуется хороший рожковый ключ 15 мм (или специализированный педальный ключ), шестигранный ключ 5 мм и, скорее всего, шестигранные ключи 4, 6, 8 мм., а также гаечные ключи на 10 и 6 дюймов, крестовая отвертка Филипс, отвертка средних размеров, плоскогубцы.
РАСПАКОВКА
- 1. Выньте велосипед и все части из коробки, затем разложите все несобранные части.
- 2. Снимите весь картон с велосипеда и упаковку с рамы.
- 3. Уберите пластиковую защитную упаковку с осей. Избавьтесь от всех этих ненужных упаковок. Они нужны только для транспортировки.
- 4. Перепишите серийный номер рамы на гарантийный талон (обычно под кареткой)
СБОРКА
Резьбовые соединения
Материал большинства резьбовых соединений МТБ - алюминий, а болты в большинстве случаев стальные. Поэтому закручивать нужно без применения излишней силы, чтобы не резьба не сорвалась. Не крутится – не надо брать рычаг побольше, а стоит проверить, чистая ли резьба в узле, нет ли стружки, подходит ли вообще резьба для данного винтика / болтика в том месте, куда вы его вознамерились закрутить. Шаг резьбы бывает разный. Лучше прочистить резьбу (например, иголкой или острым шилом).
Колеса
- Определите направление вращения переднего колеса (например, стрелка на покрышке с направленным протектором). Если никаких маркировок нет, можно ставить все равно как.
- Установите переднее колесо в вилку так, чтобы ось четко встала в ее пазы.
- Установите эксцентрик в ось втулки переднего колеса так, чтобы лапка эксцентрика была слева по ходу движения велосипеда, а пружинки находились с обеих сторон втулки узкими краями к центру.
- Установите лапку эксцентрика параллельно оси колеса и закрутите пластмассовую гайку пальцами, после чего зажмите лапку эксцентрика. Колесо должно при этом надежно фиксироваться, но изо всех сил затягивать не стоит.
Тормоза
- Тросики тормозов весьма рекомендуется смазывать перед вставлением в рубашки.
- Если на велосипеде установлены ободные тормоза, «застегните» их.
- В случае сильно несимметричного расположения тормозных рычагов проверьте правильность установки колеса в пазы вилки и, при необходимости, разверните колесо на 180 градусов, переставив эксцентрик.
Манетки
Тросики манеток также рекомендуется смазывать перед вставлением в рубашки. Также обратите особое внимание на плавность прокладки рубашек для лучшего качества переключения. Прикручивая на ручки руля манетки не стоит их закручивать до отказа. Прикручивайте так, чтобы они слегка проворачивались под нагрузкой, но не проворачивались при нажатии на ручку манетки/тормоза. Это для того, чтобы при падении не разбить ручку от удара. В таком случае она лишь слегка провернется вокруг руля.
Рулевая колонка (чаще всего уже установлена на байке)
Обработайте консистентной смазкой посадочную поверхность рулевого стакана. Запрессовывать чашки надо очень аккуратно, при этом надо следить за правильностью установки чашек (не перепутать верхнюю и нижнюю), а также следить, чтобы чашки запрессовывались без перекоса. При неаккуратной запрессовке можно испортить торец рулевого стакана, который придется торцевать уже в мастерской. Перед запрессовкой чашки рулевой колонки можно положить в морозилку - легче войдут.
Вынос и руль
Установите симметрично руль в вынос, и равномерно затяните 2 или 4 болта шестигранным ключом 5 мм (4, 6 мм) так, чтобы тормозные ручки смотрели вниз под углом 30-45 градусов от горизонтали. После регулировки руля хорошо закрепить его, чтобы избежать в будущем возможных травм. Кроме закрепления руля, необходимо правильно распределить все тросики, чтобы они нигде не пережимались и не перетирались.
Рога
- Если на велосипеде установлены «рога», поверните рога до угла примерно в 20-30 градусов вверх от горизонтали, после чего затяните болты шестигранным ключом 5 мм. Седло
- Установите седло в раму и зажмите его на нужной высоте эксцентриком.
Педали
- Каждая педаль закручивается против хода движения велосипеда. Соответственно, у каждой педали - правой и левой - разносторонняя резьба, то есть левая и правая педали разные! Найдите педаль с буквой «L» на торце оси. Это левая педаль с левой резьбой, т. е. она вкручивается в шатун против часовой стрелки. У правой педали («R») резьба правая.
- Как следует затяните педали рожковым ключом 15 мм (6 мм или 8 мм шестигранник). Очень важно покрепче затянуть педали – они имеют свойство раскручиваться.
Не отчаивайтесь, если у вас что-то не получается, мы всегда готовы прийти к вам на помощь. Услуга по сборке велосипеда из коробки в нашем магазине стоит 1.000 рублей (обращайтесь по адресу: пр. Энгельса, д. 109, к. 2, веломастерская).
Посмотрите видео про то, как правильно собрать велосипед самостоятельно.
Вы только что получили долгожданный велосипед из транспортной компании? Теперь вам предстоит его собрать и настроить! На примере городского велосипеда Giant Cypress 2011 года рассмотрены все нюансы сборки велосипеда с нуля - от распаковки до настройки переключателей. Если вы до этого никогда не собирали велосипед, настоятельно рекомендую отвезти его в ближайшую вело-мастерскую - сэкономите кучу времени и нервов. Если все же вы хотите сделать это самостоятельно - эта статья для вас;)
Распаковка и установка основных элементов велосипеда
Так выглядит коробка с велосипедом, в которой он поставляется с завода. На всех велосипедах обычно уже установлены система с шатунами, цепь, задний и передний переключатели, заднее колесо, тормоза и рулевая колонка.
Отдельно упакованы руль, сидение, переднее колесо, педали, светоотражатели и другая мелочевка.

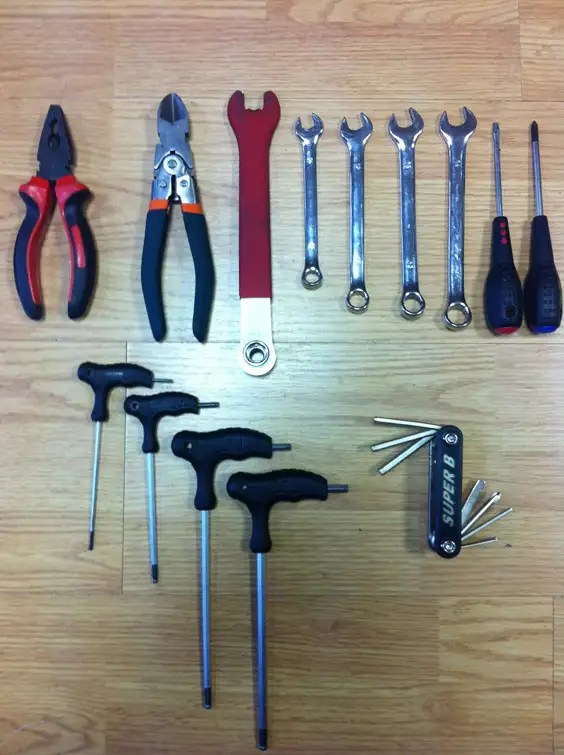

Для сборки настройки потребуется ряд инструментов:
- шестигранники (4, 5, 6 mm), а лучше набор,
- ключ на 15 (для затяжки педалей),
- ключ на 10,
- отвертка крестовая,
- плоскогубцы (для обжима тросика),
- кусачки (для обрезки тросика).
Достаем велосипед из коробки. Кусачками или мощными ножницами обрезаем все пластиковые хомуты и снимаем упаковку. Будьте аккуратны - на этом этапе легко повредить лако-красочное покрытие рамы.
Сперва закрепим седло на подседельном штыре. Для этого шестигранником на 6mm раскручиваем крепление на подседельном штыре, устанавливаем в пазы рамки седла, закрываем сверху скобой и закручиваем. Эта хитрая конструкция позволяет также двигать седло взад-вперед и регулировать по углу наклона. Сейчас достаточно просто закрутить болт, а настройки будет удобнее сделать на собранном велосипеде.
Закрепляем светоотражатель максимально близко с седлу.
Опускаем всю конструкцию в подседельную трубу до конца и закрепляем эксцентриковым зажимом. Если он закрывается слишком легко, то открываем его до конца, подкручиваем затяжное колесико и пробуем закрыть опять. Если не закрывается, наоборот, ослабляем.
Далее занимаемся выносом руля и рулем. На разных велосипедах бывает по-разному: либо вынос уже скреплен с рулем, либо нет. В любом случае, вынос устанавливается первым. При установке выноса и руля обратите внимание на тросики переключателей и тормозов - они не должны быть запутаны. Обратите внимание на вертикальные отметки на выносе руля - это максимально возможная высота подъема.
Вот под этой маленькой заглушкой скрывается важный болт! С помощью шестигранника на 5 или 6 вынос закрепляется в рулевой колонке, а руль регулируется по высоте.
Займемся передним колесом. Для начала необходимо правильно установить эксцентрик (он находится в коробке с мелочевкой). На фото показано правильное положение всех элементов. Обратите внимание на пружинки - они расположены узкой частью во внутрь, т.е. к колесу.
Снимаем заглушку и пружину с одной стороны эксцентрика (с той, где нет рычажка) и вставляем ось во втулку переднего колеса. Может возникнуть вопрос, какой стороной его вставлять? Просто посмотрите, с какой стороны установлен он заднем колесе (обычно с левой) и сделайте по аналогии.
Далее вставляем колесо в вилку. Необходимо заранее "расстегнуть" передний тормоз велосипеда (в случае с ободными тормозами) или снять с него резинку (обычно в заводской упаковке он закреплен резинкой или стяжкой).
Затягивать эксцентрик удобнее всего, подойдя к велосипеду спереди. В этом случае можно отслеживать, отцентрировано ли колесо. Затяжка производится следующим образом: покручиваете колесико слева по часовой стрелке и пробуете закрыть рычажок. Если закрывается очень легко, откидываете обратно и снова закручиваете колесико, до тех пор пока эксцентрик не закроется с усилием. Переусердствовать не нужно, иначе можно сломать эксцентрик!
Теперь можно и подкачать колеса. Рекомендованное давление всегда указывается на покрышках в psi и bar. Bar = атмосферы. Обратите внимание: давление в колесах велосипеда должно быть от 3х атмосфер и выше. 3,5 - оптимальный вариант. 2,2 как у автомобилей никуда не годится. В процессе эксплуатации периодически проверяйте давление в колесах - это залог отстуствия "восьмерок".
Установим педали. На фото видно, что каждая педаль подписана как L или R. Иногда еще лепятся наклейки. L (Left) - левая, R (Right) - правая. Будьте внимательны: у педалей разная резьба! Обе педали закручиваются "по движению" велосипеда, т.е. левая влево (против часовой), а правая вправо (по часовой).
Сначала закручиваем их руками, а потом подтягиваем ключом на 15.
Если цепь не на месте, ее легко можно вернуть туда. Для этого нажимаем на лапку заднего переключателя и цепь ослабевает. Теперь ее можно просто подхватить рукой и одеть на одну из передних звезд.
Установка и настройка переднего тормоза; регулировка обоих тормозов

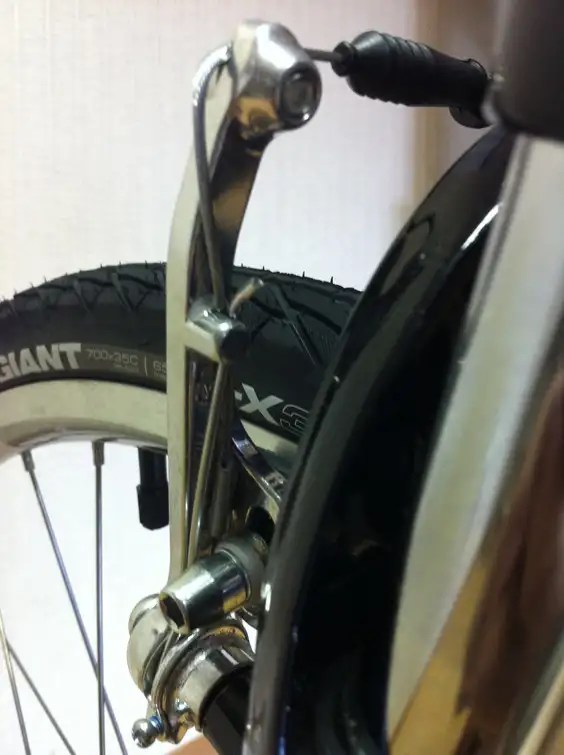

Теперь займемся установкой переднего тормоза. Найдите вот такую изогнутую трубку в коробке. В нее нужно продеть тросик переднего тормоза так, чтобы широкая часть оказалась вверху, а узкий наконечник внизу - ближе к тормозным рычагам (на след. фото).
Делаем как на фото. Резинку нужно одеть до того, как будете прикручивать трос. Резинка нужна для защиты тросика от грязи.
Теперь ослабляем болт и заводим туда тросик.

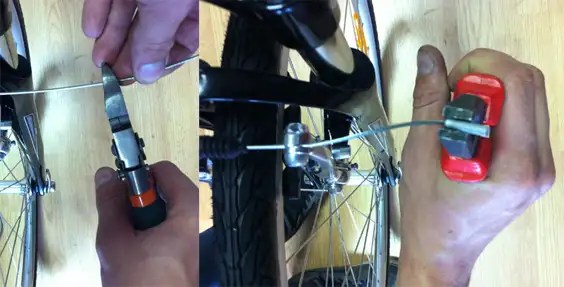

Сжимаем рычаги так, чтобы от колодок до обода оставалось 2-3 мм. и закручиваем болт (без фанатизма, иначе тросик начнет "пушиться").
Оставляем небольшую часть тросика (5-7см.), остальное обрезаем кусачками (кусачки нужны очень хорошие, иначе тросик распушится на конце). Далее надеваем наконечник и зажимаем его плоскогубцами. Если подходящих инструментов нет под рукой, сделайте этот шаг позже. Но не откладывайте надолго - тросик может "распушиться" и вам придется его менять.
Теперь нужно отрегулировать тормоза. Такому непростому вопросу хорошо бы посвятить отдельную статью, ну а сейчас я постараюсь вкратце описать процесс регулировки.
Четкая работа тормозов складывается из многих нюансов. Для начала покрутите колесо (предварительно накачав до рекомендованного давления) - есть ли восьмерка? Если есть, то ее нужно исправить. Этим лучше заняться опытному мастеру или поискать статью об устранении восьмерок в интернете. Если все в порядке, работаем дальше.
В собранном состоянии, колодки тормоза должны находиться на равных расстояниях от обода. Это достигается натяжением троса - можно ослабить болт, которым вы крепили тросик, и натянуть его посильней. А еще есть "барашек" - он находится прямо около ручки тормоза - им тоже можно подтянуть или ослабить трос. Никогда не выкручивайте его до конца! Сами колодки должны быть параллельны ободу. Проверьте, так ли это. Если нет, нужно ослабить крепящий их болт и отрегулировать их положение (см. фото). Можно, например, зажать тормоз (тогда колодки прижмутся параллельно ободу) и сразу затянуть болты.
Теперь нажимаем на тормозную ручку и смотрим, как сходятся рычаги тормоза. А сходиться они должны одновременно! Посмотрите на видео.
Если при нажатии на тормозную ручку у вас один рычаг прижимает колодку быстрее, чем другой, необходимо сделать регулировку специальными винтами (см. фото). Настройка производится следующим образом: выбираете тот рычаг, где колодка быстрее и сильнее прижимается к ободу и винт с этой стороны закручиваете по часовой стрелке на один или пол оборота. Нажимаете и смотрите, меняется ли ситуация. Обычно колодки начинают прижиматься к ободу одновременно уже после регулировки одним винтом. Если же нет, тогда винт на другом рычаге (где колодка находится дальше от обода) поворачиваете против часовой стрелки на один - пол оборота. Продолжайте описанные действия, пока не достигнете результата, как на видео. Эту же процедуру необходимо проделать с задним тормозом.

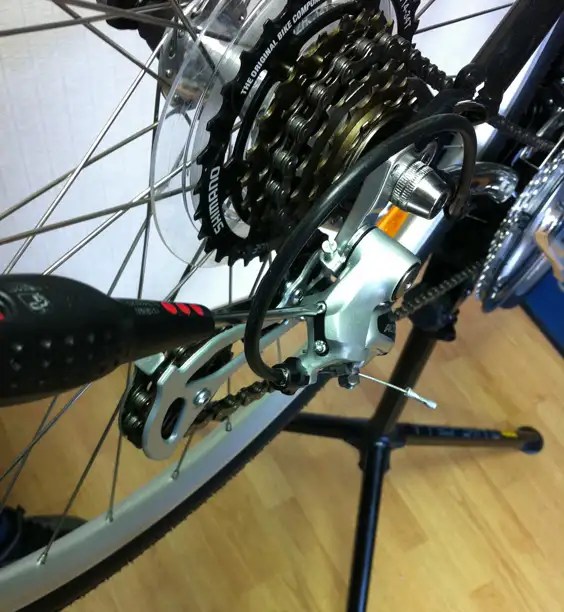

Регулировка заднего и переднего переключателей
Теперь осталось настроить переключатели и скоро можно будет отправляться на первый тест драйв. Регулировку переключателей нужно начинать с заднего. Передний обычно неплохо отрегулирован с завода. Для регулировки вам потребуется стойка, на которую вы установите заднее колесо или помощник, который будет приподнимать велосипед за седло, чтобы вы могли покрутить педали и посмотреть, как все работает.
Для начала убедитесь, требует ли задний переключатель настройки. Для этого выставьте на переднем переключателе первую (самую маленькую звезду) и поочередно переключайте передачи на заднем , крутя при этом педали. Если цепь плохо поднимается или опускается по звездочкам, требуется регулировка.
Начать нужно с регулировки натяжения пружины в само м заднем переключателе (либо убедиться, что она правильно отрегулирована с завода). Для этого передний и задний переключатели выставьте на первую звезду (цифра 1 на ручках переключателя). Т.е. спереди это меньшая звезда из трех, а сзади бо льшая из семи (или восьми, девяти). Прокрутите педали, чтобы цепь встала на нужные звезды. Теперь обратите внимание на винты H (High) и L (Low) на заднем переключателе. H - повышенные передачи, например седьмая; Low - пониженные, например первая.
Так как мы выставили на первую передачу (пониженную), то наше внимание должно быть обращено на винт L. Прежде чем будем его крутить (а может и не будем вовсе), необходимо убедиться в том, что задняя лапка переключателя находится ровно напротив первой звезды (см. фото). На фото ниже цепь стоит на второй звезде, чтобы вы четче видели перекос. Цепь обязательно должна быть на первой звезде!
Если все ровно, вам повезло! Если нет, покрутите винт L в одну или другую сторону. Вы должны увидеть, как лапка переключателя начнет медленно передвигаться влево или вправо. Задачу вы знаете - звезды в лапке переключателя должнаы лежать в одной плоскости с первой звездой кассеты. После того, как вы отрегулируете положение переключателя винтом L, выставьте задний и передний переключатель на последние звезды и повторите процедуру с винтом H.
Теперь займемся натяжением цепи. Если цепь плохо поднимается с 7 на 1, то нужно слегка натянуть тросик. Если плохо опускается вниз с 1 на 7, то тросик перетянут, и его нужно ослабить. Необходимые регулировки можно произвести с помощью регулировочного колесика на заднем переключателе. Кру тите против часовой - натягиваете трос, по часовой - ослабляете. Опять же, не переусердствуйте с выкручиванием, иначе колесико просто выскочит из переключателя. Если нужного эффекта достичь не удалось, тогда нужно ослабить гайку на 9, придерживающую трос, натянуть/ослабить трос и снова закрепить его.
Передний переключатель настраивается схожим образом. Только с винтами H и L все наоборот: маленькая звезда - винт L, большая - H.
Надеюсь у вас все получилось! Если нет, не отчаивайтесь. Поищите специализированные статьи в интернете, либо обратитесь за помощью к опытному вело-мастеру. Мы, в свою очередь, постараемся сделать подробные статьи для каждого этапа. Успехов в настройке и хороших поездок;)
