Устройство сушильной камеры для рыбы. Вяление рыбы как бизнес

Это 3-е уже поколение вялочных камер которые мы изготавливаем. Наиболее эффективное за счет большого воздуха потока, мощного осушения воздуха и применения принципа теплового насоса (использование градиента температуры). Установка универсальна как для использования для филе рыбы так и для навесной целой рыбы. Что делает её универсальной для любой рыбной продукции, включая: икру, морепродукты и соломку.

Камера вялки 3 поколение

3-е поколение вялочных камер нашего поизводства. Наиболее эффективное за счет большого воздушного потока и мощного осушения воздуха. Установка универсальна как для горизонтально расположенного филе рыбы или соломки, так и для навесной целой рыбы. Что делает её универсальной для любой рыбной продукции, включая: икру, морепродукты и соломку.
Оснащенные логическим управлением вялочные камеры УВР 3 , использующие высоко скоростное поточное движение воздуха, тепловую технику, позволяют вялить мясо или рыбу и другие продукты питания в оптимальном и высокоэкономичном режиме с осушением воздуха. Вяление производится за счет 3-х факторов: движение воздуха, осушение воздуха и активное испарение влаги за счет разницы температур (нагрев). Эти 3 метода позволяют быстро, равномерно и эффективно вялить рыбу.

Камеры вялки УВР 3 обеспечивают быстрый и равномерный процесс. Процесс вяления производится с помощью компактного блока агрегатов, обеспечивающего равномерное движение потоков воздуха, подготовленного тепловым оборудованием с одновременным осушением воздуха. Камеры УВР 3 спроектированы таким образом, что блок агрегатов и регулируемое перекрытие образуют ветровой туннель для равномерной подачи воздуха к рыбе.
Логическая система управления постоянно контролирует температуру в теле продукта (рыбы или мяса) и температуру в камере. Это позволяет осуществлять быструю вялку с малым расходом тепла. В зависимости от продукта, размеров, веса, жирности, породы рыбы) и габаритов камеры, время вяления колеблется от 18 часов (например филе минтая) до 66 часов (вобла среднего размера). Во Владивостоке по технологии горячей вялки палочки красной рыбы мы получили готовые за 12 часов.

В соответствии с требованиями HACCP по системе безопасности качества пищевых продуктов, камера оборудована системой мониторинга технологического процесса с архивацией данных.

Время вялки зависит от:
— типа сырья (рыба, говядина, свинина, др.);
— размера сырья: рыба, филе, соломка;
— плотности загрузки камеры;
— заданных параметров процесса;
— а так же от качества исходного сырья.

Индивидуальное решение – возможность использования существующих помещений.
Камеры УВР 3 можно поставлять также и в компонентах, при этом блок агрегатов с перекрытием и система управления поставляются без собственно камеры. Таким образом, можно использовать имеющиеся в наличии площади. Монтаж оборудования и ввод в эксплуатацию производятся просто и быстро.

Принцип действия

– вяления сырья циркулирующей воздушной массой в замкнутой системе с поддержанием ее температуры и влажности по заданной программе. Управление технологическим процессом осуществляется с помощью управляющего контроллера.

Данный метод дает возможность получить заданную температуру сырья с довольно высокой точностью за счет применения датчиков, вводимых в продукт. И главное НЕ ДОПУСТИТЬ перегрева рыбы и соответственно вытекания жира. Система автоматики будет включать автоматически охлаждение продукции при достижении максимальной температуры. Логическая система управления постоянно контролирует температуру поверхности продукта, вследствие этого температура поверхности никогда не превышает допустимой величины.Во избежание перегрева или пересушивания поверхности продукта тепловое воздействие осуществляется циклически. При прекращении теплового воздействия поверхностные слои, отдав тепло внутренним слоям, остывают, и температура в продукте выравнивается. Вследствие чего готовое сырье имеет оптимальную и равномерную температуру.

Интеллектуальная система управления МР-200 (комплектация СТАНДАРТ) , разработанная специалистами фирмы «СТРОЙАГРОКОМПЛЕКТ», позволит Вам не только надежно и с высокой точностью управлять процессом вяления любого продукта, но и предоставит информацию в реальном времени о процессах, происходящих в вялочной камере.

ТЕХНИЧЕСКИЕ ДАННЫЕ модели до 2-х тонн загрузки

Внешний вид установки УВР 4
Пример на базе вялки 2х4 ряда и размерами 4,2х3,5 метра

• Конденсатор (исполнение ПРЕМИУМ) система утилизации горячего фреона. Мощность 18 кВт тепла.
• Испаритель (осушитель) с системой отвода влаги за камеру вяления.
• Циркуляционный реверсивный вентилятор с системой ТЭНов.
• Реверсивный вентилятор для смешивания холодного и горячего воздуха.
• Электрический щит со встроенным автоматическим пультом. Ставится по желанию Заказчика в удобное для него место.

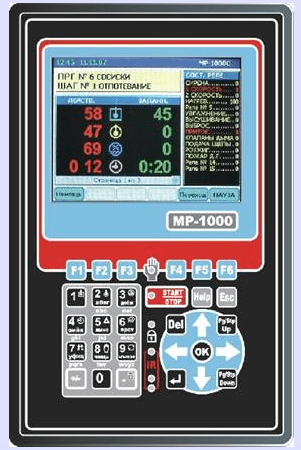

Автоматическая панель управления МР-1000 (опция или ставится в исполнении ПРЕМИУМ).

Система управления УВР, компьютерная панель МР-1000 — это постоянный и полный контроль параметров технологического процесса с выводом информации на дисплей.

• 40 программ по 30 технологических шагов каждая;
• контроль температуры внутри камеры и в продукте;
• контроль и управление влажностью;
• выявление неисправностей с выводом на пульт управления с сервисной информацией возможность индивидуального программирования;
• Лёгкость работы с пультом управления при программировании технологического процесса и не требует специальных навыков.
• Возможность программирования с персонального компьютера.

Что бы купить оборудование для вяления рыбы перейдите в раздел

Одноклассники

Процесс вяленья рыбы предполагает использование свежего, охлажденного или мороженого сырья. Для вяленья берут рыбу первого и высшего сорта.

Технология производства вяленой рыбы несложная. Этапы следующие: рыбу моют, сортируют по размеру, далее – процесс засолки и вяленья. Затем готовая продукция упаковывается.

Теперь подробнее о каждом этапе. Сначала сырье необходимо тщательно промыть: таким образом удаляется пленка, обволакивающая рыбу.

Если этого не сделать, пленка помешает качественному засолу, а после вяления продукт не будет иметь товарного вида. Сортировка по размеру способствует равномерному просаливанию продукта.

Способы посола рыбы – тузлучный и сухой. Тузлучный – способ, когда размороженную рыбу заливают рассолом – подходит больше для обработки мелкой рыбы. Размороженная рыба промывается, пересыпается солью и заливается концентрированным солевым раствором.

Температура рассола должна быть до 10 градусов тепла. Сухой метод требует расхода соли по отношению к массе рыбы примерно один к двум.

В зависимости от размера, срок засолки составляет от трех до восьми суток. Дно ванны для засола покрывают солью на 2-3 сантиметра, затем выкладывают тушки рыбы брюхом вверх. Каждый ряд покрывают слоем соли, увеличивая ее количество по мере заполнения ванны. Одну пятую часть соли необходимо оставить для того, чтобы покрыть верхний ряд.

При засолке рыбы обязательно следует проверить, не завернуты ли хвосты тушек на стенку ванны, иначе продукция окажется бракованной. Гнет укладывают в ванну с рыбой на второй день посола. Отмачивают рыбу ровно столько, сколько она солилась.

В противном случае на поверхности рыбы в процессе сушки выступит соль, которая, во-первых, испортит внешний вид продукта, во-вторых, приведет к повышению его влажности. Затем рыбу развешивают и промывают из шланга или под душем. Просушивают 1-2 часа. Камеру для вяления заполняют рыбой.

Добавлять продукт позже категорически запрещается, иначе уже сухая рыба насытится влагой. Температура вяления составляет 28 градусов, время – 3-8 суток, в зависимости от сорта рыбы. Через каждые 6 часов камеру отключают, чтобы влага распределилась в продукции равномерно. Можно вялить рыбу естественным способом. Для этого используют хорошо проветриваемые помещения.

Готовую продукцию расфасовывают в короба из картона, ящики или вакуумные полиэтиленовые пакеты. Лучшим вариантом упаковки считается полимерная. Для хранения готового продукта важен показатель влажности воздуха.

Повышенная влажность ведет к появлению эффекта омыления и плесени. Оптимальными условиями для хранения вяленой рыбы являются температура воздуха 10 градусов тепла и относительная влажность не более 75%.

Принцип работы сушильни для вяления рыбы очень прост. Внутри помещения устанавливаются оптимальные для отдачи рыбой влаги условия:

• Циркуляция воздуха достаточна, чтобы «снимать» воду с рыбы;
• Уровень относительной влажности держится на низком уровне, чтобы продукт «отдавал» воду активнее;
• Температура держится в пределах, оптимальных для сушки рыбы в сушилке.

Лишь при соблюдении этих условий продукт на выходе получится не только качественным, но и очень вкусным.

Традиционная промышленная технология вяления рыбы предполагает оборудование камеры для вяления рыбы, сопряженной с улицей. Подготовка уличного воздуха для сушки любого продукта - это энергетически затратный процесс, а уж сброс на улицу теплого и влажного воздуха вообще непозволительное расточительство. Почему бы не использовать сушильную камеру замкнутого действия? И как исправить последствия такой затратной - традиционной технологии сушки рыбы? Компания «Холод-Тепло», изучив этот вопрос вдоль и поперек, гарантирует, что наше оборудование улучшит Вашу камеру для вяления рыбы.

Сушка рыбы в сушилке промышленным способом

Как влияет на сушку рыбы в сушилке ее сопряжение с улицей? Как уже говорилось, чтобы продукт на выходе был качественным, следует соблюдать низкий уровень влажности и правильную температуру внутри помещения. Выводя влажный горячий пар, образующийся в результате испарения влаги с поверхности рыбы, наружу, приходиться его замещать уличным воздухом, который попадает внутрь камеры для вяления рыбы.

Чтобы компенсировать разницу температур часто используют два блока. Один из них нагревает поступающий извне воздух зимой, а другой охлаждает жаркие воздушные массы летом. Это значительно увеличивает расходы на электроэнергию и производство продукта в сушильне для вяления рыбы в целом, да еще при этом полностью не решает вопрос притока влажного воздуха, когда на улице идет дождь. Конечный товар становится дороже и его конкурентоспособность на рынке снижается.

Как работает оборудование «Холод-Тепло»?

Наше оборудование устанавливается снаружи и соединяется с камерой для сушки рыбы с помощью обычных воздуховодов. Воздух внутри камеры сушки никак не связан с улицей и уровень влажности и температуры поддерживается агрегатом и постоянно находится на нужном технологу уровне.

Наша технология сушки рыбы предполагает использование потенциальной энергии (энергии фазового перехода вода-влажный пар), содержащейся внутри теплого влажного пара, образующегося в результате испарения влаги с поверхности продукта, внутри сушилки для вяления рыбы. Установка «Холод-Тепло» конденсирует поступающий по воздуховоду влажный пар, освобождая энергию. Вода стекает в поддон, а полученные киловатты преобразуются внутри устройства используются для вяления рыбы.

Сам процесс и условия внутри камеры для вяления рыбы контролируется с помощью панели оператора. Все функции понятны на интуитивном уровне, не требуется никаких специальных навыков кроме непосредственно знаний о технологии вяления рыбы. Выставляя нужные параметры, специалист контролирует среду внутри. Нет необходимости измерять влажность и температуру вручную, все показатели на панели управления оборудованием для вялки рыбы - всегда перед глазами.

Оборудование «Холод-Тепло» помогает сократить расходы на сушку рыбы в сушилке!

Наша компания, в сотрудничестве с ведущими технологами, постоянно ведет контроль за данными, получаемыми в ходе тестирования оптимизированного нами оборудования для вялки рыбы. Инновации в области технологии сушки рыбы от компании «Холод-Тепло» обладают следующими преимуществами:

• Время на обработку продукта в сушилке для вяления рыбы не зависит от погодных условий на улице. Всего 40 часов достаточно, чтобы обработать 1 тонну рыбы. Камера для вяления рыбы легко и быстро настраивается, работая практически без вмешательства извне.
• Качество рыбы остается на высоком уровне, благодаря постоянному поддержанию оптимальных условий внутри камеры для сушки рыбы.
• Затраты энергии держатся на уровне 0,4-0,65 кВт/1кг рыбы. Для оборудования для вялки рыбы это очень низкий показатель.
• «Холод-Тепло» создает такие условия внутри камеры для сушки рыбы, которые не дают жирам внутри продукта окисляться. Это значительно повышает качество рыбы и делает ее вкуснее.
• Благодаря использованию энергии, высвобожденной в результате конденсации влажного пара, устройство для вяления рыбы «Холод-Тепло» экономит до 200 кВт на обработке каждой тонны продукта.
• Используя наше оборудование, производитель может исключить пересаливание рыбы. Это увеличит шансы на то, что рыба придется по вкусу потребителю и при этом будет долго сохраняться. Он запомнит ее и обязательно купит еще не один раз.

Сотрудничество с нашей компанией гарантирует производителю вяленой рыбы снижение расходов на промышленное производство, улучшение вкусовых качеств конечного продукта и, как следствие, лидирующие позиции на рынке. Любой процесс можно улучшить и оптимизировать. Не исключение и технология вяления рыбы. Используйте правильные методы и современное оборудование, соблюдайте технический регламент и получайте на выходе конкурентоспособный товар высочайшего качества!

Собрал, наконец камеру для вяления/сушения вкусных мясоколбасных изделий. Эдакий результат любви ежа и ужа.

Задача стояла строго выдерживать температуру и влажность в камере, где сушатся/вялятся колбасы и прочие балыки длительное время. Хоть в наших Гейропах мяско и в тыщщу раз безопаснее и провереннее, но ботулизм и прочая плесень не спит и пытается пробраться рейсами Аэрофлота.

Был взят:
Устаревший холодильник
Прибор управления температурой STC 1000 (Amazon 20 евро)
Прибор управления влажностью DHC 100+ (Amazon 50 евро)
Увлажнитель Orbegozo – Ultrasonico (Amazon 40 евро)
Вытяжной вентилятор для туалета (Amazon 20 евро)
Пара коробок для разводки проводов и розетки за пару евро в строймаге
И вроде все

Температурный прибор настраивается на желательную вилку температуры с любым шагом (например: от 12 до 18С) и будет держать ее в камере. Если упадет меньше необходимого – включит обогревающий элемент (коврик, лампу для рептилий и т.п.) В моем случае не надо, в самую суровую зиму в гараже не бывает меньше +10С.

Вырастет температура – врубит холодильник.

Прибор для управления влажностью работает по тому же принципу: включает и выключает увлажнитель, т.е держит нужную вилку влажности в камере.

Приборчики размером с пачку сигарет. Врезал их в электрокоробки, сзади прикрутил розетки, все про все - час работы.

Проверял 4 недели на вялении колбасы, уставив камеру несколькими сторонними измерителями температуры/влажности, все работало, как их родные китайцы – сутками, без шума и пыли.
Колбаски, болтающиеся на фото, за 19 дней потеряли 45% веса и были уничтожены орально. Все живы, и даже слегка упитанны.

Ну и чесались руки что нибудь сломать… Прорезал две дыры по 10 см с стенках холодильника. В одну вставил вытяжной вентилятор, а другую красивую сеточку он мух.

При отсутствии продукта для сложносочиненного вяления, камеру можно использовать, как сушку. (эстетски - дегидрации).

Поток воздуха 97 литров в минуту высушил 6 куриц, после мокрой засолки для копчения за 45 мин. завялил кусок говяжьей вырезки (сунжук) за 2 дня.

Продолжение статьи Холодная сушка и вяление рыбы.

Методы холодной сушки.

Существуют два метода холодной сушки: атмосферный и климатический .

Атмосферный способ холодной сушки

Характерной особенностью атмосферной сушки является превращение влаги на поверхности материала и даже в более глубоких слоях из жидкого состояния в газообразное. Изменение агрегатного состояния влаги требует затрат тепла, поэтому интенсивность испарения в первую очередь зависит от притока тепла извне. Таким образом, при нормальном атмосферном давлении сушка должна сопровождаться непрерывным подводом тепла к рыбе в количестве, необходимом для поддержания в нем соответствующей температуры.

Напомню, что при испарении влаги с любой поверхности сама поверхность охлаждается. Так у человека устроена терморегуляция тела. При необходимости охлаждения, человек потеет и охлаждается.

Этот способ работает в стандартных камерных сушилках и при естественной сушке рыбы. Характеризуется высокой продолжительностью процесса сушки и нестабильностью результата, связанной с несколькими причинами, которые мы рассмотрим.

Процесс холодной сушки, по сути извлечение влаги из рыбы, делится на два основных этапа. Первый этап начинается когда мы закатываем в камеру или навешиваем на стационарные вешала влажную после отмочки рыбу. Второй этап, когда нам удалось избавиться от поверхностной влаги и выйти на стабильный режим сушки. Рассмотрим оба этих этапа атмосферной сушки.

Этап удаления поверхностной влаги характеризуется продолжительным временем подсыхания поверхностного слоя, когда испарение (внешняя диффузия) с поверхности рыбы максимальна. Сложности с преодолением этого этапа возникают в камерных сушилках - когда вентиляционная система камеры не справляется с притоком влаги с поверхности мокрой, только что завезенной в камеру рыбой. По данным исследований, при относительной влажности выше 78%, рыба перестает отдавать влагу, а при относительной влажности выше этого значения начинается обратный процесс. Обычные камерные установки зависят от условий внешней среды, например, приток воздуха в камеру осуществляется в теплое время года из внешней среды с температурой 25 0 С и относительной влажностью 70%. Поступая в камеру с рабочей температурой процесса 25 0 С, 1 м 3 воздуха в состоянии принять не более 3 г влаги. Представив камеру с относительно большой вытяжной системой, где на 1 кг рыбы приходится 1м 3 приточного и вытяжного воздуха, получаем, что при таких условиях за час удаляется всего лишь 3 грамма влаги из 1 кг рыбы. А всего на весь процесс из кг сырья нам надо удалить до 0,5 литров. А если учитывать и влагу с поверхности, оставшуюся после отмочки, то можем себе представить динамику процесса. Но это без учета того, что может во внешней среде могут быть условия повышенной относительной влажности или температура входящего воздуха выше необходимой установленной температуры сушки.

Это очень нежелательный этап для качества продукции в целом - при высокой влажности и температуре около 25 0 С создаются условия для роста микрофлоры на поверхности продукта и в самой камере, а также значительно возрастает риск порчи полуфабриката внутри рыбы. По этим причинам следует максимально сокращать этот этап. Естественные сушилки при хорошей солнечной погоде весной и летом лишены этого недостатка из-за неограниченного обмена воздуха с внешней средой, но при дождливой погоде возникает все тот же риск порчи всей партии продукции. Из-за нестабильности погодных условий и невозможности круглогодичного вяления, все больше производителей отказываются от использования естественных сушилок, несмотря на низкие энергозатраты, превосходный вкус и консистенцию вяленой продукции.

В начале второго этапа, мы наблюдаем идеальный процесс, когда внешняя и внутренняя диффузия максимальны. Пока поверхность рыбы слегка влажная, по мере быстрого высыхания поверхности, влага из внутренних слоев поступает большими порциями. Но как только относительная влажность циркулирующего воздуха начнет падать, повышая сушильные свойства воздуха при высокой скорости циркуляции, наблюдается быстрое пересыхание поверхности испарения и в дальнейшем прекращение сушки (внешней диффузии). Начинает образовываться сухая корочка. Чем глубже пересушенный слой (толщина корки), тем сложнее его «размочить», чтобы продолжить процесс сушки. Одной из главных ошибок производства сушеной и вяленой продукции является значительное пересушивание поверхности - на вид рыба сухая, но при разрезе такой рыбы мы наблюдаем влажные внутренности и влажные зоны у хребта неразделанной рыбы, отправленной на вялку. С течением времени при хранении такой рыбы происходит выравнивание влажностей до состояния влажностного равновесия и рыба становится влажной. Весь процесс выравнивания может длиться от 3-х суток и более, в зависимости от способа упаковки, и претензии к качеству могут поступить к производителю уже после реализации продукции. Борятся с пересыханием поверхностного слоя чередованием подсушки и продолжительным отдыхом без движения воздуха, во время которого происходит выравнивание влажностей за счет влаги поступающей из внутренних слоев рыбы (внутренней диффузии). Но с течением процесса (уменьшением влаги в толще рыбы) внутренняя диффузия начинает уменьшаться, значительно затягивая процесс сушки. И на этом этапе переработчики пересушивают поверхность - чтобы выравнивание происходило уже после снятия рыбы с вешал. На основании этого у недобросовестных продавцов оборудования и получаются такие (до 3 суток) короткие сроки изготовления вяленой продукции.

Климатический способ холодной сушки

Характерной особенностью климатической сушки является превращение влаги на поверхности материала и даже в более глубоких слоях из жидкого состояния в газообразное на всем протяжении процесса. Тепло от калориферной установки расходуется на испарение влаги с поверхности высушиваемого продукта при подсушке и от самого продукта при охлаждении камеры. Охлаждение циркулирующего воздуха вызывает повышение относительной влажности, но при этом за счет изменения парциальных давлений в рыбе, влага из внутренних слоев начинает интенсивно двигаться к поверхности. В это же время подсохший внешний слой начинает испытывать влияние низкой температуры циркулирующего воздуха снаружи, а тепла изнутри. При понижении скорости воздуха, обтекающего продукт, образуется благоприятная для равенства внешней и внутренней диффузии зоны, что и обеспечивает высокую скорость сушки на этапе охлаждения. Во время понижения температуры при охлаждении, на испарителе холодильной машины увеличивается конденсация влаги, что дополнительно позволяет отобрать у циркулирующего воздуха часть влаги, извлеченной из рыбы.

Но характеристики холодильных машин не позволяют использовать холодильное оборудование для полной конденсации влаги из рыбы, даже на заключительных этапах сушки, когда внешняя и внутренняя диффузия минимальны. Это связано с тем, что загрузка рам с рыбой и конструкция размещения большого объема рыбы на маленькой площади создает множество застойных зон, которые при сушке недопустимы. Методом борьбы с застойными зонами является увеличение скорости воздуха, а это достигается большой мощностью циркуляционных вентиляторов. При проектировании сушильных камер на основе климатического способа, приходится учитывать высокие скорости в кондиционерах - блоках подготовки воздуха, на которые не расчитаны испарители холодильных машин.

При понижении температуры в толще рыбы до заданного предела, температура поверхности рыбы равна температуре камеры, внутренняя диффузия влаги из толщи к поверхности замедляется. Поверхность рыбы становится влажной, так как высыхание поверхности, за счет внутреннего тепла прекращается. В это время камеры автоматически переходят к подсушиванию при максимально высокой для продукта температуре. Калориферная система значительно повышает температуру воздуха, относительная влажность рабочей среды сначала падает на существенную величину, а затем начинает подниматься, сигнализируя о возросшем испарении с поверхности продукта. Чем выше температура среды, тем ниже относительная влажность воздуха, тем больше у воздуха сушильных качеств. В этот момент насыщенный влагой горячий воздух выбрасывается вытяжной системой в атмосферу. Эффективность такого способа извлечения влаги примерно в 5 раз выше, чем мы бы конденсировали на испарителе холодильной машины. Рыба, холодная внутри, а влажная снаружи, интенсивно испаряет влагу, поддерживая невысокую температуру поверхности испарения. То есть мы не боимся перегреть и подварить рыбу. Как только температура рыбы начинает подниматься к заданному пределу, это говорит о высыхании поверхностного слоя, мы отключаем работу калорифера и снова переходим к этапу охлаждения.

Использование этого способа холодной сушки позволяет получить равномерный по влажности продукт за очень короткое время. И тут как мы видим, все по честному. Сложность заключается в том, что данная система становится работоспособной только при правильном программировании и понимании алгоритмов сушки.

Наша компания занимается проектированием, монтажом и вводом в эксплуатацию камер для холодной сушки рыбы климатическим способом. Мы производим отработку всех технологических циклов, связанных с холодным копчением, холодной сушкой, дефростацией.

Недосеков Кирилл, 2010
