Многие здания, которые строятся в настоящее время, как промышленные, так и жилые, имеют очень сложную инфраструктуру и проектируются с максимальным упором на энергосбережение. Поэтому безустановок таких систем, как систем общеобменной вентиляции воздуха, систем дымозащиты и систем кондиционирования воздуха, обойтись невозможно. Для обеспечения эффективной и продолжительной службы вентиляционных систем, необходимо качественно запроектировать и установить систему общеобменной вентиляции воздуха, систему дымозащиты и систему кондиционирования воздуха. Монтаж такого оборудования любого типа должен производиться с обязательным соблюдением определенных правил. А по техническим характеристикам она должна соответствовать объему и типу помещения, в котором будет эксплуатироваться (жилое здание, общественное, промышленное).
Большое значение имеет правильная эксплуатация систем вентиляции: соблюдение сроков и правил проведения профилактических осмотров, планово-предупредительных ремонтов, а также правильная икачественная наладка вентиляционного оборудования.
На каждую систему вентиляции, принятую в эксплуатацию, составляется паспорт и эксплуатационный журнал. Паспорт составляется в двух экземплярах, один из которых хранится на предприятии, а другой в службе технадзора. В паспорт вносятся все технические характеристики системы, сведения о проведенных ремонтных работах, к нему прилагаются копии исполнительных чертежей вентиляционного оборудования. Кроме того, в паспорте отражается перечень условий эксплуатации всех узлов и деталей вентиляционных систем.
По установленному графику проводятся плановые осмотры вентиляционных систем. В ходе плановых осмотров:
- Выявляются дефекты, которые устраняются при текущем ремонте;
- Определяется техническое состояние систем вентиляции;
- Проводятся частичная очистка и смазка отдельных узлов и деталей.
Все данные планового осмотра вентиляционных систем, в обязательном порядке указываются в журнале эксплуатации.
Также, в течении рабочей смены, дежурной эксплуатационной бригадой, предусматривается плановой межремонтное обслуживание систем вентиляции. В такое обслуживание входит:
- Пуск, регулирование и выключение вентиляционного оборудования;
- Надзор за работой вентиляционных систем;
- Контроль соответствия параметров воздушной среды и температуры приточного воздуха;
- Устранение мелких дефектов.
Пусконаладочные работы систем общеобменной вентиляции воздуха, систем дымозащиты и систем кондиционирования воздуха
Этап пусконаладочных работ является очень важным этапом, ведь от пусконаладочных работ зависит качественная работа вентиляции и кондиционирования.
При пуско-наладке, видно работу монтажной команды, и параметры, указанные в проекте, происходят проверка и сравнение показателей оборудования с показателями, указанных в проектной документации. В ходе обследования осуществляется полная проверка технического состояния смонтированного оборудования, распределение и бесперебойность устройств регулировки, установка контрольно-диагностирующих приборов, выявление ошибок при работе оборудования. Если выявляются отклонения, которые в пределах нормы, то переналадка не происходит, и объект подготавливается к сдаче заказчику, с оформлением всех документов.
Все мастера нашей компании имеют профильное образование, аттестаты по ОТ и ТБ, богатый опыт работы и имеют все необходимые документы и свидетельства.
На этапе пусконаладочных работ мы осуществляем измерение скорости потока воздуха в воздуховодах, уровень шума, апробацию качества монтажа оборудования, регулировку инженерных систем в соответствии с параметрами проекта, паспортизацию.
Пусковые испытания и регулировка систем вентиляции и кондиционирования воздуха обязательно должны производиться строительно-монтажной или специализированной пусконаладочной организацией.
Паспортизация систем вентиляции
Технический документ, составленный на основании проверки рабочего состояния систем вентиляции и оборудования, проведенной при помощи аэродинамических испытаний, называется паспортизацией вентиляционной системы.
СП 73.13330.2012 «Внутренние санитарно-технические системы зданий», актуализированная редакция СНИП 3.05.01-85 «Внутренние санитарно-технические системы» регламентируют форму и содержание паспорта вентиляционной системы.
Получение паспорта вентиляционной системы, в соответствии с требованиями, вышеуказанных документа, является обязательным.
В завершении работ по монтажу систем вентиляции заказчик получает паспорт системы вентиляции.
Паспорт необходимо получить на каждую систему вентиляции.
Паспорт незаменим для регистрации закупленного оборудования, для правильной эксплуатации, такого оборудования, с целью достижения необходимых санитарно-гигиенических параметров воздуха.
В установленный законодательством период, данный документ предоставляется контрольно-надзорным органом. Получение данного документа – это неоспоримое доказательство в решении спорных вопросов с соответствующими инстанциями.
Получение паспорта системы вентиляции может проводиться как отдельный вид работ, состоящий из комплекса аэродинамических испытаний. Проведение таких мероприятий регламентировано следующими нормативными актами:
- СП 73.13330.2012;
- СТО НОСТРОЙ 2.24.2-2011;
- Р НОСТРОЙ 2.15.3-2011;
- ГОСТ 12.3.018-79. «Системы вентиляционные. Методы аэродинамических испытаний»;
- ГОСТ Р 53300-2009;
- СП 4425-87.»Санитарно-гигиенический контроль систем вентиляции производственных помещений«;
- СанПиН 2.1.3.2630-10.
С обширной площади водного зеркала бассейна постоянно испаряется вода, капельки оседают на потолке, окнах и стенах. В такой влажной и теплой среде прекрасно чувствуют себя возбудители плесени и грибков. Чего не скажешь о посетителях бассейна. Значительный вред наносится и элементам конструкции. Конденсат не просто непривлекательно выглядит, постепенно он разрушает отделочные материалы.
Повышенная влажность воздуха в помещении приводит к следующим последствиям:
- металлические конструкции покрываются ржавчиной;
- развивается грибок;
- оштукатуренные поверхности вздуваются и разрушаются;
- окрашенные части тускнеют, покрываются пятнами;
- увеличивается проводимость изоляционных материалов, появляется вероятность ударов током.
Вот почему в бассейнах вентиляционные установки обязательны. Если же речь идет об аквапарках или крытых спортивных бассейнах, обычно требуется и дополнительное осушение воздуха.
Влажность воздуха – это один из важнейших показателей, определяющих качество вентиляции. Влажность представляет собой количество водяного пара на единицу объема воздуха. При повышенной влажности людям тяжело дышится. Но и слишком сухой воздух в бассейне – тоже минус. Интенсивно испаряясь, вода охлаждает тела пловцов, вызывая дискомфорт.
При проектировании вентиляции бассейна в расчет принимают режим его эксплуатации, климатические условия местности и пожелания заказчика. Особенность вентиляции бассейнов в том, что на расчетные параметры оказывает значительное влияние температура воды и воздуха.
Микроклимат помещения бассейна
Максимальное количество воды, которое воздух может принять при определенной температуре, называется влажностью насыщения. Увеличение температуры воздуха влечет за собой и повышение уровня этого показателя. Уровень влаги в воздухе определяется массой в граммах, разделенных на 1 кг воздуха. Если порог влажности насыщения пройден, избыток оседает на стенах, стеклах, потолке.
Перед тем, как делать вентиляцию в бассейне, следует снизить испарение влаги, для чего добиваются определенного сочетания температуры воды и воздуха.
Температура воздуха на 1 – 2 градуса выше температуры воды.
Влаги испаряется минимальное количество, а значит и оборудование для вентиляции бассейна нужно менее мощное. При равных показателях температуры воздуха и воды достигается точка насыщения с влажностью воздуха 100%.
Но чтобы люди в помещении бассейна чувствовали себя комфортно, влажность должна быть от 50 до 65%. Добиться такого показателя можно только посредством механической вентиляционной установки для бассейна.
Несколько уменьшается испарение, если прикрывать поверхность воды специальными жалюзи. Прикрытая вода почти не испаряется и не охлаждается вследствие испарения.
Для сравнения:
- с открытого зеркала воды за час испаряется 2,3 литра;
- с закрытого – 1,2 литра в час.
То есть, обеспечивается экономия ресурсов при эксплуатации бассейна.
Способы снижения влажности в помещении бассейна
Полностью предотвратить испарение влаги в бассейне невозможно. Но снизить его вполне реально, установив осушитель, приточно-вытяжную вентиляцию или сочетая оба метода.
Снижение влажности воздуха может проводиться двумя методами:
- конденсация;
- ассимиляция.
Конденсация влаги в бассейне
Воздух прогоняется через осушитель, где его температура достигает точки росы. Влага конденсируется, после чего воздух нагревается до нужной температуры и возвращается в помещение.
Такие установки хороши для вентиляции бассейна в коттедже, где нельзя реализовать систему приток-выдув. Конструкция снабжена гигростатом, который запускает компрессор при достижении влажности определенных показаний. Как только влажность опускается, гигростат останавливает работу компрессора. Вентилятор при этом может продолжать вращение.
Осушители конденсационного типа бывают:
- Настенными, которые навешиваются на стены . Их можно установить в помещении с готовой отделкой;
- Настенными скрытыми . Вся аппаратура скрыта в прилегающей комнате, в помещение бассейна выходит лишь заборная решетка. Планировать такую систему вентиляции бассейна в частном доме необходимо на этапе строительства;
- Стационарными . Это мощные установки, требующие специального помещения. Их можно включить в систему приточно-вытяжной вентиляции для бассейна спортивного комплекса. Стационарный осушитель допускает подмес 1\5 объема воздуха. Приток и выдув воздуха обеспечиваются системой воздушных каналов. Оснастив систему канальным нагревателем, получаем полноценную вентиляцию.
Ассимиляция влаги в бассейне
По этому принципу работают приточно-вытяжные системы, используя свойство воздуха вбирать пары воды. При приблизительных подсчетах закладывается 5-кратный обмен воздуха в час.
Зачастую в умеренных широтах для поддержания необходимого микроклимата в помещении маленького частного бассейна достаточно только вентиляции. Но при расчете вентиляции бассейнов спортивных или развлекательных комплексов без осушителя не обойтись. Особенно, если они расположены в местах с жарким климатом.
Метод ассимиляции хорош тем, что воздух очищается от неприятных запахов. Самый существенный его недостаток – зависимость от погоды. Если влажность атмосферного воздуха велика, то он не впитает влагу, попав в помещение бассейна. Однако во многих случаях на практике применяется именно эта схема.
Второй значительный недостаток – приточный воздух необходимо нагревать. Особенно заметно это в холодное время года, когда на обогрев затрачивается максимум электроэнергии.
Комбинированный метод осушения бассейна
Оптимальный вид установки осушения и вентиляции для бассейнов интенсивного посещения и большой площади. Специалисты рекомендуют использовать и осушитель, и принудительную вентиляцию. Системы могут быть независимыми, никак не связанными или составлять общую систему поддержания микроклимата.
Это дорогостоящее оборудование, оправдывающее себя лишь в бассейнах площадью не менее 50 кв. метров.
Способы поддержания температуры воздуха и удаления запахов в бассейне
Температуру воздуха в помещении бассейна необходимо поддерживать выше атмосферной. Для этого монтируется система отопления. Воздух, поступающий из приточных каналов, нагревается до температуры, поддерживаемой отопительной системой. Однако вентиляционное оборудование не предназначено для отопления помещения.
Воздушное отопление в данном случае не оправдывает себя, так как интенсивное движение воздуха ускоряет испарение воды. Его можно применять лишь в качестве дополнительного, если основное отопление не справляется.
Если помещение обильно остеклено, бассейн расположен в южном регионе, дополнительно предусматривается и кондиционирование.
В интенсивно посещаемых больших бассейнах естественная вентиляция бессильна, поэтому применяются принудительные методы движения воздуха. Они обеспечивают стабильную температуру, подачу свежего воздуха, устранение неприятных запахов и комфорт для посетителей.
Самый действенный метод обеспечения наилучших условий в бассейне – это установка приточно-вытяжной вентиляции.
Преимущества приточно-вытяжной системы:
- обеспечивается приток свежего воздуха;
- из атмосферы помещения бассейна удаляются излишки влаги.
Система оснащается осушителем воздуха, а излишки тепла выводятся на улицу. Она автономна и не связана с воздухообменом остальных помещений здания. Вентканалы создаются из материалов, устойчивых к воздействию влаги. Оборудование управляется автоматикой, поддерживающей постоянную температуру и подмес чистого воздуха.
Воздух с улицы перед подачей в помещение проходит фильтрацию, охлаждение или подогрев, изменяется и его влажность в зависимости от заданных параметров.
Параметры микроклимата для плавательного бассейна:
- температура воды +26 – 31 градус;
- температура воздуха +27 – 32 градуса;
- влажность от 50 до 65%;
- воздухообмен на 1 посетителя 80 кубометров в час;
- скорость движения воздуха до 0,2 метра в секунду;
- концентрация молекул хлора до 0,1 миллиграмм на кубометр воздуха.
Температура воды в бассейнах при саунах:
- горячего +35 градусов;
- холодного +15 градусов.
Возможность рекуперации тепла в бассейне
Вентиляционная система бассейна в коттедже или аквапарке с рекуперацией тепла сэкономит значительные средства на обогреве подаваемого воздуха. Рекуператор использует тепло от отработанного воздуха для обогрева свежего. Утилизатор тепла может иметь пластинчатую конструкцию, роторную или работать по принципу теплового насоса.
Рекуперация в летнее время позволяет охладить воздух, подаваемый внутрь. В среднем за год экономия составляет около 70%. Установка оснащается фильтрами и калорифером, который при необходимости доводит температуру воздуха до требуемой (например, зимой).
Правила проектирования вентиляции бассейна
Проектирование вентиляции плавательного бассейна – это достаточно сложный процесс, учитывающий множество нюансов. Грамотно спланировать вентиляцию бассейна своими руками получится только у специалиста.
При расчете вентиляции бассейна следует учитывать:
- влажные и подогретые воздушные массы устремляются к потолку;
- на всех прохладных поверхностях осаждается конденсат.
Установить оборудование для вентиляции любого бассейна можно как в прилегающем помещении, так и под самой чашей, вокруг нее, сверху или на стене. Часто приточные решетки размещаются вокруг бассейна или с двух его сторон, способствуя скорейшему вытеснению отработанного влажного воздуха вверх к вытяжке.
Важным компонентом в работе приточно-вытяжной вентиляции бассейна является наружный воздух. Его температура влияет на производительность и энергопотребление системы. В морозы воздух холодный и сухой, в жару – влажный и теплый. Таким образом, возможность регулировать обмен воздуха позволяет создать комфортный микроклимат, не затрачивая лишних ресурсов.
Осуществляется регулировка с помощью вентиляторов, увеличивающих или уменьшающих интенсивность обдува и объем передвигаемых воздушных масс. Используется ручной или автоматический способ управления.
Еще один важный при расчетах параметр вентиляции бассейна – температура приточного воздуха. Он подогревается электротенами перед подачей в помещение, а грамотно подсчитанная температура позволяет сэкономить на обогреве зала.
Особенности проектирования вентиляции бассейнов в коттеджах
При проектировании вентиляции бассейна частного дома учитываются следующие особенности:
- температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
- температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
- отток воздуха может преобладать над притоком в 0,5 раза;
- уровень шума от работающих установок не должен превышать 60 децибел;
- в бассейне купается, как правило, не больше 2 человек одновременно;
- использование бассейна эпизодическое, не длительное;
- широко применяются жалюзи и шторы для водного зеркала.
В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.
При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.
Желательно использовать двухрежимные установки: приток запускается отдельно от вытяжки. Когда бассейн не используется, достаточно обеспечить отток влажного воздуха из помещения.
Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.
Выбор оборудования и автоматизация ветнляции бассейна
Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:
- площадь бассейна;
- температура воды и воздуха в помещении;
- расчетные показатели влажности;
- режим посещения;
- количество посетителей;
- наличие покрытия воды;
- объем зала, в котором располагается бассейн.
Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.
Автоматизированная система управления позволяет, один раз установив необходимые параметры, больше не вспоминать о вентиляции бассейна своего частного дома. Электроника сама определит объем притока, оттока в случае изменения температуры или влажности.
Возможности систем автоматизации:
- запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
- контроль над влажностью и температурой воздуха;
- защита оборудования от перепадов в электросети;
- оповещение о нарушениях в работе аппаратуры;
- интеграция в систему «умный дом».
Кондиционеры для бассейнов
Красиво украсить бассейн-дело тонкого вкуса
Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:
- Отопление помещения . Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;

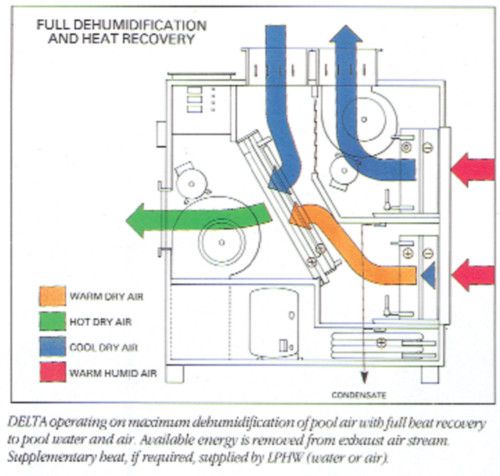

- Осушение воздуха . Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
- Подмес свежего воздуха . Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
- Летний режим . Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
- Усиленное осушение . Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.
Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.
Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.
Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.
Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.
Как и другие помещения частного дома, бассейн требует обеспечения в нем нормального микроклимата. Здесь следует поддерживать приемлемую влажность и температуру. Только когда обеспечены эти два параметра, можно выполнять дальнейшие работы. Вентиляция в бассейне частного дома может быть обеспечена различными способами. Она подразумевает учет некоторых параметров внешней среды.
Существующие нормы параметров
При создании вентиляции в бассейне частного дома нужно учитывать следующие факторы внешней среды:
- влажность воздуха не более 65%;
- температура воздуха, которая не будет отличаться от температуры воды в бассейне более чем на 2°;
- температура воды должна быть не выше 32°;
- скорость перемещения воздуха не должна быть более 0,2 м/с.
Именно эти параметры считаются основополагающими в формировании благоприятного микроклимата такого помещения, как бассейн. При проектировании системы очень важно учитывать разницу между объемом приходящего воздуха и уходящего из системы.
Этот параметр напрямую будет зависеть от того, какова скорость воздушных потоков. Вентиляция в бассейне частного дома должна быть организована по принудительному принципу. Естественных воздушных потоков не всегда достаточно для того, чтобы микроклимат был действительно благоприятным.
Уровень шума не должен превышать того уровня, который установлен законом. Чаще всего это значение составляет 60 дБ. При выборе техники и оборудования обязательно нужно учитывать, что она должна иметь достаточно высокую производительность.
Вернуться к оглавлению
Разработка проекта: особенности
Одним из самых важных этапов в организации вентиляции в бассейне частного дома является ее проектирование. Важно учитывать все нюансы работы системы. При проектировании нужно обеспечивать не только эффективный воздухообмен между внутренней и внешней средой, а также исключить образование различных вредных факторов, которые могут отрицательно сказаться на организме человека. Одним из таковых является образование конденсата внутри шахты. Это может пагубно сказаться на ее сроке эксплуатации. Именно поэтому шахты в обязательном порядке нужно утеплять. Причем делать это можно как изнутри, так и снаружи. Иногда система дополняется специальными нагревательными клапанами. Обязательным условием является использование поддонов для сбора конденсата.
Бассейн частного дома – это то место, которое не всегда активно используется людьми. Именно поэтому на этапе проектирования обязательно нужно продумать, чтобы можно было экономить электрическую энергию. Здесь все реализуется достаточно просто. Когда бассейн заморожен, не нужно использовать оборудование на полную мощность. Лучше всего приобретать такие устройства, которые позволят в нерабочие периоды обеспечивать циркуляцию воздуха, но на минимальном уровне. Когда человек захочет активно пользоваться бассейном, он легко сможет включить все имеющееся оборудование на максимальную мощность. Очень удобный способ экономии электроэнергии.
Современная приточно-вытяжная вентиляция может решать сразу несколько задач. Она содержит несколько основных узлов. Обязательно в ее состав входят: вентиляторы, фильтры и калорифер. Можно использовать и дополнительное оборудование. Таковым, например, может выступать рекуператор. Это приспособление позволяет приблизительно на 1/4 сократить расход электрической энергии. Современные бассейны частных домов используют водяное отопление. Его, как правило, располагают по всему периметру чаши.
При этом система вентиляции бассейна частного дома чаще всего отделяется от основной.
Вернуться к оглавлению
Расчет вентиляционной системы
Очень важно правильно рассчитать вентиляционную систему бассейна частного дома. Это позволит создать комфорт и уют в помещении. При расчетах учитываются различные параметры. В этом помещении допускается уровень влажности, равный 65%. В некоторых случаях этот параметр приходится снижать до 50.
Бассейн – место, где постоянно ощущается избыток влажности в воздухе. Это неизбежно. Даже тогда, когда вытяжная вентиляция организована правильно, можно не рассчитывать на то, что дискомфорта не будет. Разумеется, человек будет себя чувствовать намного лучше, чем тогда, когда ее нет. При повышенной влажности воздуха наблюдается выпадение конденсата на стенках помещения. Это неблагоприятный фактор, с которым обязательно нужно бороться. Все дело в правильных расчетах.
Аналитические вычисления могут завести человека достаточно далеко. Однако это вовсе не означает, что люди сами не могут произвести все необходимые расчеты. Все делается предельно просто.
Для начала необходимо определить расход воздуха.
температура воды и воздуха внутри помещения; особенности перемещения воздуха внутри помещения, этот параметр может очень сильно сказываться на результате; количество человек, которое одновременно будет плавать в бассейне. Количество параметров велико. Все они обязательно должны учитываться в процессе проектирования. Однако необязательно, что один из них не примет нулевого значения. Современные конструкторские бюро располагают огромным количеством материала, который позволяет им делать расчеты систем вентиляции бассейнов частных домов. Эти параметры получаются путем многолетних экспериментов и получения аналитических расчетов. На основе этих данных и создается приблизительный или точный параметрический анализ. Самостоятельно производить расчеты можно, но не всегда можно получить достоверный результат. Помощь специалистов, работающих в этом направлении, может пригодиться.
Область применения установок - бассейны всех типов и назначений:
- спортивные;
- частные;
- гостиничные;
- аквапарки;
- лечебные;
- оздоровительные.
Системы вентиляции бассейнов значительно отличаются от систем общего назначения и требуют знания нюансов и более глубокой проработки при расчетах и подборе оборудования. В связи с этим при проектировании вентиляционной системы бассейна необходимо учесть все особенности помещения бассейна, в том числе наличие зон для досуга (горки, водопады джакузи и т.п.) и других мест дополнительного выделения влаги и после этого произвести детальный расчет параметров воздуха (температуры, влажности и кратности воздухообмена). Вентиляционные установки для бассейнов имеют особенности конструкции и управления из-за круглогодичной работы с воздушной средой повышенной влажности, а также содержания химически активных соединений для очистки и обеззараживания воды. Кроме этого, в установках для вентиляции бассейнов могут применяться различные системы регенерации, как например:
- система подогрева воды в бассейне за счет отбора тепла у конденсатора, который в свою очередь является частью системы осушения/охлаждения воздуха;
- система подогрева воды для сантехнических нужд за счет отбора тепла у конденсатора, который в свою очередь является частью системы осушения/охлаждения воздуха;
- система рециркуляции, т.е. смешивания свежего приточного и вытяжного воздуха в различных соотношениях в зависимости от текущей загрузки бассейна и, как следствие, экономии энергозатрат;
- система дополнительного нагрева приточного воздуха за счет охлаждения воздуха, удаляемого из помещения за счет работы встроенной холодильной установки в реверсивном режиме.
Конструкция установок для вентиляции бассейнов
По конструктивному исполнению есть два типа установок - секционные и компактные. Секционные установки чаще применятся для вентиляции бассейнов общего пользования, а компактные – в небольших частных бассейнах. Оба типа установок состоят из рамы-основания, закрепленного на ней стального каркаса с отдельными секциями для обработки воздуха, которые закрыты панелями из оцинкованной или нержавеющей стали с тепло - звукоизоляцией. Все компоненты установок для бассейнов сделаны из материалов, устойчивых к взаимодействию с агрессивными средами, либо окрашены специальной краской. Для экономии энергоресурсов в установках для бассейнов, как правило, всегда применяются системы рециркуляции воздуха и рекуперации тепла. Рециркуляция – смешение наружного воздуха с воздухом помещения в пропорциях, задаваемых системой автоматики и процентом открытия клапанов: байпасного и рециркуляционного. Рекуператоры возвращают часть теплоты вытяжного воздуха приточному и наоборот.
Принцип работы установок для вентиляции бассейнов
Приточный вентилятор включается (одновременно с вытяжным или с задержкой - в зависимости от времени года, параметров воздуха и режима работы) и всасывает уличный воздух. Затем воздух очищается в секции фильтра и попадает в камеру для смешивания или в рекуператор. Затем воздушная смесь подается в секцию охлаждения или нагрева и проходит соответствующую термообработку. Далее по сети воздуховодов через воздухораспределители подготовленный воздух попадает в помещение бассейна. Удаление воздуха из помещения бассейна происходит за счет работы вытяжного вентилятора через систему решеток и через сеть внешних устройств выбрасывается в окружающую среду (на улицу).
Вентиляция в бассейне частного дома
Вентиляция частного бассейна требует наличия таких же систем воздухообмена, как и вентиляция общественного бассейна. Вентиляция в бассейне частного дома отличается только размерами обслуживаемых помещений, кратностью воздухообмена и, как следствие, размерами оборудования. Вентиляция бассейна в доме может иметь меньшую кратность воздухообмена по сравнению с бассейнами общественного пользования, т.к. не предполагает значительного увеличения числа посетителей и влаговыделений. Тем не менее, вентиляция частного бассейна требует организации соответствующего воздухообмена, наличия системы осушения и т.д. вне зависимости от её размеров. Более подробную информацию о специфике вентиляции бассейнов Вы сможете найти в статье .
Подбор вентиляционной установки для бассейна
Подбор вентиляционной установки для бассейна должен выполняться только квалифицированными специалистами. Во избежание проблем, которые могут быть вызваны повышенной влажностью в помещении бассейна разработка проекта обязательна. Для выработки оптимального решения с технической и коммерческой точек зрения достаточно обратиться в компанию «ПРОМВЕНТХОЛОД». Наши инженеры обладают богатым опытом в расчете систем вентиляции бассейнов, проектировании, монтаже и эксплуатации таких систем. Наши инженеры помогут Вам составить техническое задание на проектирование, проведут необходимые теплотехнические и аэродинамические расчеты и подберут вентиляционную систему для Вашего бассейна. В настоящее время многие компании на Российском рынке занимаются приточными установками, их производством и поставкой. Но установки для вентиляции бассейнов – это совсем другая сфера, которая требует от производителя многолетнего опыта, значительных вложений в исследования и испытания производимой продукции, а также знаний специфики вентиляции бассейнов.
В нашей компании Вы сможете купить различные марки вентиляционных установок для бассейнов по выгодной цене, а также заказать монтаж и обслуживание.
Надежность нашей компании и предлагаемых решений подтверждена статусом официального дистрибьютора и авторизованного сервисного центра производителей оборудования. Компания «ПРОМВЕНТХОЛОД» осуществляет поставку установок для вентиляции бассейнов любого размера и назначения, обеспечивает полную техническую поддержку поставляемого оборудования, а также гарантийное и сервисное обслуживание.
- По требованиям Строительных Норм и Правил (СНиП-а) воздухообмен в помещении бассейна должен быть четырехкратным, то есть в течение часа весь воздух помещения заменяется четыре раза.
- Также в залах ванн бассейнов с местами для зрителей расчет воздухообмена следует выполнять для двух режимов - со зрителями и без них.
Параметры воздушной среды
Система вентиляции должна поддерживать в помещении бассейна опредленные параметры воздушной среды:
- Температура. От неё зависит не только комфорт людей, но и скорость испарения влаги с поверхности воды. Поэтому температура воздуха должна быть немного (на 1-2°С) выше температуры воды (если вода теплее воздуха, то испарение влаги значительно усиливается). Для частных бассейнов рекомендуемые значения температуры воздуха и воды составляют 30°С и 28°С соответственно. Для нагрева приточного воздуха до заданной температуры в недорогих прямоточных системах используют водяные или электрические калориферы. В приточно-вытяжных установках для экономии энергии в дополнении к калориферу могут устанавливаться рекуператоры тепла выполненные, как правило, на базе пластинчатых рекуператоров и тепловых насосов (рекуператоры нагревают приточный воздух за счет тепла удаляемого воздуха). Если температура наружного воздуха может длительное время превышать температуру воздуха в помещении, то необходимо использовать вентиляционную систему с функцией охлаждения.
- Влажность.
Это один из наиболее важных параметров воздуха, который влияет на сохранность отделки и конструктивных элементов помещения бассейна. Если в течение длительного времени влажность воздуха будет превышать безопасный уровень, конструктивные элементы могут прийти в негодность - покрыться ржавчиной и плесенью из-за образования конденсата. Поэтому в нерабочее время для уменьшения испарения с зеркала воды рекомендуется закрывать поверхность бассейна пленкой. Заметим, что контролировать и управлять нужно относительной, а не абсолютной влажностью (влагосодержанием). Относительная влажность при неизменном влагосодержании сильно зависит от температуры, так снижение температуры на 1°С приводит к увеличению влажности на 3,5%. Для уменьшения влажности воздуха используют два метода:
- Ассимиляцию влаги наружным воздухом, то есть подачу в помещение наружного воздуха с низким содержанием влаги и удаление из помещения влажного воздуха. Этот метод хорошо работает зимой при низком влагосодержании наружного воздуха. Летом в средней полосе России ассимиляция влаги наружным воздухом также возможна, но следует иметь в виду, что при жаркой и дождливой погоде влагосодержание наружного воздуха может быть выше, чем внутреннего, и тогда этот метод работать не будет.
- Конденсационное осушение на поверхности испарителя. На этом принципе работают осушители воздуха для бассейнов. Осушитель воздуха может быть выполнен в виде отдельного агрегата или быть встроенным в вентиляционную установку. Заметим, что название осушитель для этого агрегата не совсем точное. Правильнее будет более общее название: холодильная машина или холодильный контур, поскольку этот агрегат не только снижает влажность воздуха, но и переносит тепло от удаляемого воздуха к приточному (тепловой насос), а при изменении направления движения хладагента может охлаждать приточный воздух.
- Количество свежего воздуха . Минимальный объем подаваемого свежего воздуха определяется санитарными нормами (80 м³/ч на человека) и необходимостью ассимиляции влаги из воздуха (при отсутствии конденсационного осушителя воздуха). Летом объем подаваемого воздуха обычно выше, чем зимой, поскольку в теплый период разность влагосодержания внутреннего и наружного воздуха ниже.
- Соотношение приточного и вытяжного воздуха. В помещении бассейна рекомендуется поддерживать незначительное разряжение (расход воздуха вытяжной системы должен быть на 10-15% выше, чем приточной). Это предотвращает распространения влажного воздуха и запахов из бассейна по другим помещениям.
- Подвижность воздуха. В отличие от жилых помещений, где вентиляция может быть на некоторое время отключена, в помещении бассейна должна обеспечиваться постоянная подвижность воздуха исходя из 6-и кратного воздухообмена. Это связано с тем, что в неподвижном воздухе, даже при нормальной средней влажности, возле холодных поверхностей образуются застойные зоны, где температура опускается ниже точки росы и происходит выпадение конденсата. Чтобы избежать этого, воздух должен постоянно перемешиваться. Зимой для ассимиляции влаги обычно не требуется такое количество наружного воздуха, поэтому для обеспечения необходимой подвижности используют вентиляционную установку с камерой смешения (в ней наружный и внутренний воздух смешиваются в заданной пропорции и подаются в помещение). Отметим также, что при выборе расположения воздухораспределителей нужно учитывать, что поток воздуха должен проходить вдоль холодных поверхностей (обычно вертикально вдоль окон), но при этом в зоне купания не должно быть сквозняков, поскольку это не только создает дискомфорт для посетителей бассейна, но и существенно усиливает испарение влаги.
Более подробно о параметрах воздушной среды и правилах проектирования систем вентиляции в помещении бассейна можно прочитать в уже упоминавшихся рекомендациях АВОК 7.5-2012 .
Режимы работы вентиляционной установки
В современных специализированных приточно-вытяжных установках с цифровой системой автоматики настройка всех режимов работы производится один раз при пуско-наладке. Пользователю в дальнейшем не нужно что-либо менять в настройках системы: для управления ему будет достаточно переключать рабочий и дежурный режим работы (это можно делать как с пульта, так и использовать для этих целей обычный выключатель).
Если же для вентиляции бассейна применяется вентустановка с упрощенной системой автоматики или же модель, не предназначенная для этих целей, то пользователю придется самостоятельно управлять скоростью вентилятора и режимом работы калорифера, задавать влажность воздуха в зависимости сезона, менять другие настройки. И такая система вентиляции из-за неоптимальных настроек, скорее всего, не позволит поддерживать комфортный микроклимат при минимально возможном энергопотреблении.
Специализированные модели приточно-вытяжных установок для бассейнов работают в двух основных режимах:
- Рабочий режим (может также называться Дневной режим). В этом режиме вентустановка работает во время эксплуатации бассейна, когда в помещении есть люди, при этом в помещение постоянно подается заданное количество наружного воздуха (не ниже санитарной нормы). Осушение может производиться как ассимиляцией влаги наружным воздухом, так и комбинированным способом (ассимиляция + конденсационное осушения воздуха). Во втором случае энергопотребление будет ниже.
- Дежурный режим (может также называться Ночной режим). В этом режиме вентустановка работает при отсутствии в помещении людей. Наружный воздух в помещение не подается, вентустановка работает в режиме рециркуляции (это позволяет экономить энергию, не тратя её на нагрев наружного воздуха). Автоматика при этом постоянно контролирует влажность воздуха и при её повышении выше заданного уровня включает компрессор холодильного контура для конденсационного осушения (если в составе вентустановки есть осушитель), либо подает наружный воздух для ассимиляции влаги (если осушителя нет). Вентиляционная установка может иметь настраиваемый режим проветривания в Дежурном режиме - один раз в сутки в помещение ненадолго подается свежий воздух, чтобы там не накапливались неприятные запахи.
Некоторые модели имеют аварийный режим работы. Если возникает неисправность встроенного или автономного осушителя, и влажность воздуха повышается выше критического уровня, подача наружного воздуха увеличивается для ассимиляции влаги.
Более подробно с каждый режимом работы и особенностям оборудования вы можете ознакомиться в документации на сайтах производителей.
Рекуператор
Рекуператор (теплообменник «воздух-воздух») - стальной короб, через который по каналам, разделенным тонким стальным листом, проходят встречные потоки свежего уличного и грязного удаляемого воздуха. Происходит обмен теплом, за счет которого холодный уличный воздух немного нагревается за счет уходящего загрязненного.
Главная функция рекуператора - экономить тепло, которое необходимо для нагрева приточного воздуха зимой Т.к. мы забираем воздух с улицы холодным. Экономия тепла рекуператором просто колоссальная, но эффективен он только на бассейнах с зеркалом воды более 40м2.
Чтобы это понять, нужно обратиться к режимам работы вентиляции бассейна. Система вентиляции бассейна рассчитывается для 4 режимов работы:
- Лето/Зима.
- День/Ночь (или эксплуатация/режим простоя)
Лето . Летом воздух на улице теплый и влажный, поэтому подается в помещение бассейна без нагрева, минуя нагреватель и рекуператор. Содержание влаги в уличном воздухе летом очень большое — 12,8 г/кг. Поэтому, чтобы удалить влагу из бассейна и без того влажным уличным воздухом приходится продувать помещение бассейна большим объемом воздуха, т.е. брать не качеством, а количеством.
Зима . Ситуация обратная. Воздух на улице холодный, и его нужно нагревать для подачи в бассейн, но вот что главное - он очень сухой. Его влагосодержание всего 0,39 г/кг, т.е. в 32 раза суше, чем воздух летом, а значит и количество такого воздуха для осушения бассейна нужно в несколько раз меньше. Так, для осушения воздуха вентиляцией в бассейне с площадью воды 25м2, летом нужно примерно 3000м3/ч воздуха, а зимой — всего 400 м3/ч., что в 7.5 раз меньше.
Приточная установка зимой просто снижает обороты. Нагреть нужно всего 400м3/ч, а эффективность и окупаемость рекуператора наступает при объемах воздуха более 1000м3/ч. Такой объем воздуха для осушения бассейна зимой может понадобиться только при площади поверхности воды более 40м2.
Стоит хорошо подумать и покупать рекуператор для бассейна только с пластифицированными пластинами. Они защитят рекуператор от влаги. А окупаемость рекуператора наступает как минимум через 2 года использования.
Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды бассейна в нерабочее время. Так Вы сможете снизить влаговыделения бассейна, а значит уменьшить и объем воздуха, и потребление системы вентиляции на 70%.
Приточно-вытяжная установка с обводным каналом
Обводной канал или рециркуляция от слова «циркуль» - круг. Удаляемый воздух мы просто подмешиваем к приточному. Зачем?- Этот вопрос стоит задать мне по телефону, если Вы будете заказывать проектирование коммерческого бассейна с площадью зеркала воды более 80 м2.
Приточная и вытяжная установки (раздельные)
В этом случае у нас появляется возможность более гибко подойти к размещению оборудования системы вентиляции. Мы делаем отдельно приточную и вытяжную установки. Они занимают значительно меньше места, чем системы с рекуператором. Могут располагаться в разных помещениях, например на чердаке, в подвале и даже в подвесном потолке самого бассейна. Приточная установка, работая в 2 режимах, подает летом 3000м3/ч, а зимой нагревает и подает всего 400м3/ч. Вытяжная установка выбрасывает влажный воздух на улицу, а нагревающий кабель на уличных решетках защищает их от образования сосулек.
Это самая простая и самая эффективная схема вентиляции бассейна. Осушение воздуха - технологически весьма хлопотный процесс. Воздух нужно сначала охладить, затем нагреть.
Зачем нам это нужно, если влажный воздух можно просто выкинуть на улицу? Для нагрева 400м3/ч воздуха нужно всего 7,5 кВт тепловой энергии от котла (не путать с электропотреблением) и это при -25 оС на улице.
