Если сложенный металлический веер согнуть посредине градусов на 45, а затем развернуть его, получится миниатюрная палаточка. На этом принципе и изготовлена самодельная зимняя палатка. Палатка четырехугольная, но стоек пять — пятая стойка при «закрытии» палатки накладывается на четвертую. Перевозить ее удобно в чехле высотой 1 метр и диаметром 15 сантиметров. Общий вес 3 килограмма. Разборка и сборка занимает не более минуты.
Схема самодельной палатки
Рис.1 Самодельная палатка в развёрнутом виде: 1 - стойка, закреплённая жёстко; 2, 3, 4, 5 - подвижные стойки
Рис.2 Самодельная палатка сложена для перехода на новое место
Рис.3 Самодельная палатка в транспортном положении
Рис.4 Верх тента, закрытый клеёнкой, или брезентом и прижатый болтом-барашком.
Каркас самодельной зимней палатки изготовлен из дюралевых лыжных палок. На верхней пластине (дюралюминий толщиной 3 миллиметра), назовем ее «круг», жестко установлены снизу вверх три болта М6 со сплошной резьбой, которые являются осями вращения стоек 2, 3, 4 и 5.
Стойка 1 закреплена жестко. Каждый болт сверху пластины жестко затянут гайкой. Средний болт возвышается над двумя боковыми с таким расчетом, чтобы стойки 4 и 5 свободно проходили над ними.
В передней части круга снизу жестко закреплена пластинка с изгибами для крючков стоек 2 и 3; крючки фиксируют стойки при полном раскрытии палатки. Стойки 4 и 5 могут находиться в промежуточном положении — рядом со стойками 2 и 3 или подведены друг к другу.
Все стойки, кроме пятой, имеют распорки, которые удерживают их от складывания вовнутрь. При разворачивании самодельной палатки необходимо дожать рукой каждую, а при складывании — оттянуть на себя.
Для большей боковой устойчивости самодельной палатки стойки 1, 2 и 3 связаны между собой крестовинами из узенькой тесьмы. Крестовины также предохраняют полиэтиленовую пленку от «продавливания» ветром внутрь палатки.
Тент изготовлен из полиэтиленовой пленки. Против каждой стойки на тент снаружи и изнутри пришиты тесемки стежком с большим шагом. Чтобы прикрепить тент к каркасу, против каждого излома стоек и низа стоек к тенту пришиты завязки. Вверху тента пленка аккуратно собирается и закрывается колпаком из клеенки или брезента и не туго зажимается с помощью болта-барашка.
Складывать палатку желательно по ветру, чтобы тент отошел от стоек. Если этого не делать, то возможен порез тента распорками. В безветрие тент надо просто расправить рукой, затем одним движением сложить стойки, поправить пленку и уложить в чехол так, как укладывают зонтик.
Все детали и узлы конструкции палатки просты в изготовлении, и нет необходимости детально описывать технологию. Соединения — как в походной раскладушке, но на болтах и гайках. Если заменить их заклепками, палатка станет еще легче.
Палатка упрощает рыбалку и делает ее более комфортной. Она защищает от холода, снега и ветра, в ней можно растопить газовую плитку, чтобы рыбачить с максимальным удобством. Также с помощью палатки при желании можно укрыться от посторонних глаз. Вокруг рыболова, который активно вываживает рыбу, обычно собираются его коллеги. Если вы хотите этого избежать, тент окажется очень кстати. Палатка для зимней рыбалки своими руками может быть изготовлена без особых сложностей. Она надежно защитит как от взглядов окружающих, так и от морозов.
Простейшую можно изготовить из полиэтилена, клеенки или плотной ткани. Для этого надо вырезать заготовку в виде равнобедренного прямоугольного треугольника, а затем пришить к его длинной стороне молнию.
Опорой для такой палатки можно служить ледобур. Его надо максимально удлинить и расположить во льду под наклоном. Другой вариант - просто накидывать палатку на себя.
Нужно иметь в виду, что в случае вмерзания ледобура в лед извлечь его будет трудно. В такой ситуации придется либо как-то рассверливать отверстие, либо отмораживать инструмент горячей водой. Также иногда ледяной покров на водоемах трескается и сдвигается. Если это произойдет, когда ледобур ввернут в лед, его шнек может замяться и погнуться. После этого инструмент станет непригодным к использованию.
Преимущество полиэтилена в его прозрачности, через него внутрь попадает свет, а находящийся внутри рыболов видит все, что происходит вокруг. Но этот материал очень непрочен, и такие палатки обычно оказываются недолговечны. Кроме того, к полиэтилену довольно сложно пришить молнию. Палатка из клеенки или ткани прослужит гораздо дольше, но для ловли в ней понадобится лампа или фонарь.
Главное преимущество накидки в том, что она не занимает много места и ее легко транспортировать. Также она подходит для ходовой рыбалки. Недостаток этой палатки в том, что движения рыболова, который находится внутри нее, сильно стеснены. Из-за этого может быть не совсем удобно вываживать рыбу, размахивая руками, а также или , делая рывки удильником с большой амплитудой.
Изготовление палатки-купола
Можно сделать более сложную выкройку и изготовить палатку-купол. Палатка для зимней рыбалки своими руками в форме купола потребует больше времени для изготовления. Она не так компактна при транспортировке, как накидка, но и ловить в ней будет гораздо удобнее.
В качестве опоры для купола не подойдет. Нужно подготовить специальную распорку с заостренным концом, который будет втыкаться в лед. Чтобы палатка была удобной в транспортировке, распорка должна быть разборной. Отдельные ее секции можно соединять с помощью металлических трубок - крепление такого типа использовалось в старых бамбуковых удочках.
По краям купола должны быть расположены отверстия для крепления палатки ко льду с помощью распорок. Другой вариант - пришить петли.
Каркасная палатка для зимней рыбалки своими руками
Более сложный вариант - изготовление каркасной палатки. Каркас можно сделать из металлических или пластиковых труб, соединив их с помощью небольших трубок, угловых и трехсторонних шарниров. При правильном подходе получится надежная конструкция, которую можно быстро собрать и разобрать. Таким образом палатка для зимней рыбалки своими руками может быть изготовлена любого размера и формы.
Каркасную палатку можно расположить на санях. В таком случае ее легко будет перемещать по льду. Для изготовления саней надо использовать те же металлические трубки и любые подходящие деревянные или пластиковые лыжи.
Как сшить тент палатки
Тент для палатки для зимней рыбалки можно сшить за один вечер, и для этого совсем не обязательно быть мастером рукоделия.
- Начать нужно с подготовки чертежа. Есть специальные компьютерные программы, которые упрощают такую задачу для всех, кто умеет ими пользоваться. Но достаточно будет и бумажного чертежа. Главное на этом этапе - правильно рассчитать все размеры. Также можно скопировать их с понравившейся палатки заводского изготовления.
- Затем чертеж нужно перенести на материал, из которого будет изготовлен тент. Для этого очень удобно использовать деревянный метр (линейку закройщика). Наносить разметку на материю можно с помощью мел или кусок сухого мыла.
- Затем надо нарезать заготовки, оставив по краям припуски для швов размером не меньше 2 см.
Перед сшиванием палатки отдельные выкройки надо скрепить булавками, которые располагаются перпендикулярно шву, чем их больше - тем лучше.
Как сделать ввертыши
Для крепления палатки ко льду лучше всего использовать ввертыши, которые также можно сделать самостоятельно. Простейший вариант - приварить к длинным саморезам отрезки металлического прута. На пруток с двух сторон можно надеть резиновые или силиконовые трубочки, в таком случае он не будет холодить руки, а удерживать его будет удобнее. Такой ввертыш можно легко закрутить в лед, а затем извлечь его обратно.
Также для крепления палатки можно использовать строительные саморезы. Их преимущество в том, что они полые, поэтому легче вкручиваются в лед. На конце каждого самореза с помощью надфиля нужно заточить 3-4 острых зуба. Желательно также просверлить сквозное отверстие, которое будет выходить в кольцо. Чтобы саморезы легко вкручивались, можно использовать отрезок металлического прута, который будет исполнять роль рукоятки.
Палатка для зимней рыбалки своими руками — изготовление пола
Делать пол для палатки не обязательно, но он сделает рыбалку максимально комфортной.
Для его изготовления отлично подойдет изолон (пенополиэтилен) - одну из разновидностей листовых утеплителей.
Лучше брать разновидность этого материала с самыми мелкими пузырьками - он очень плотный и минимально проводит тепло.
Чтобы сделать пол из изолона, необходимо:
- вырезать кусок материала нужного размера и формы;
- проделать в нем одно или несколько круглых отверстий для лунок;
- если надрезать кусок пенополиэтилена с разных сторон на 2/3 толщины, получится складывающийся коврик, который удобно перевозить.
Такой пол помогает удерживать тепло. При его использовании лед под палаткой не плавится даже при использовании мощных обогревательных приборов. Кроме того, на коврик из изолона можно разложить все рыболовные принадлежности, которые при этом не придется ставить в снег.
Удобная и просторная палатка - один из важнейших атрибутов для зимней рыбалки. Без нее просто не обойтись. Зачастую в ожидании клева рыбакам приходится часами находиться на сильном морозе и ветре. Хорошо, если рядом есть палатка, в которой можно периодически греться. Но как быть тем, кто не может ее приобрести? Ведь это удовольствие не из дешевых. Сегодня мы расскажем, как сделать Этот процесс не требует особых умений и знаний.
Типы зимних рыбацких палаток
Для начала вы должны определиться с подходящей конструкцией. Перечислим основные типы палаток:
- Зонт. Для изготовления каркаса применяются дюралевые прутки или трубки. Готовая конструкция обладает жесткостью и повышенной прочностью. В качестве тента подойдут любые синтетические ткани. Нередко они используются в сочетании с брезентов.
- Палатка-автомат. Этот вариант встречается не так часто, как предыдущий. Отличительная особенность конструкции заключается в том, что палатка пришивается к упругому каркасу, а затем сворачивается в круг.
- Каркасная на дугах. Такая модель состоит из 2-3 дуг, изготовленных из стеклопластика или дюрали. Конструкция быстро раскладывается на месте. На нее натягивают тент.
Какую форму может иметь палатка для зимней рыбалки? Куб, треугольник, трапеция и так далее. Выбор за вами.
Каким требованиям должна отвечать самодельная палатка для зимней рыбалки
Обо всем по порядку. Главная функция палатки - защитить человека от неблагоприятных погодных условий (мокрого снега, сильного ветра). А еще она повышает комфорт рыбалки. Находясь под тентом, можно приготовить еду и чай, а также погреться, используя специальные отопительные приборы. Конечно же, в продаже встречаются самые разные палатки для зимней рыбалки. Фото, приложенные к этой статье, доказывают нам, что самодельные конструкции получаются не хуже магазинных.
Итак, к делу. На что стоит обратить особое внимание при пошиве столь важного атрибута? для рыбалки, своими руками выполненная, должна отвечать следующим требованиям:
1. Иметь легкую, компактную и мобильную конструкцию. Это вполне объяснимо. Некоторые рыбаки предпочтут несколько часов померзнуть, чем тащить на себе лишний груз.
2. Быстро раскладываться и легко устанавливаться.
3. Желательно, чтобы зимняя палатка для рыбалки своими рукамибыла выполнена из плотного брезента или непромокаемой ткани.
4. По-настоящему прочный каркас получается из алюминия и композитных материалов. А вот пластик использовать не рекомендуется.
5. Внутри палатки должно сохраняться тепло. Хорошо бы добиться этого без обогревательных приборов (портативные, газовые и другие). Но это утопия...
Какие материалы и инструменты вам понадобятся?
Зимняя палатка для рыбалки своими руками - отличное решение, которое позволит вам сэкономить немало денег. Мы предлагаем собрать достаточно простую конструкцию. Речь идет о палатке на базе стандартного ящика, который можно приобрести в магазине для рыболовов. Также нам понадобятся:
- по одной паре детских (совсем маленьких) и школьных лыж (длиной до 160 см);
- несколько дюралевых трубок (можно снять их с лыжных палок);
- старая раскладушка;
- (будет использоваться в качестве тента).

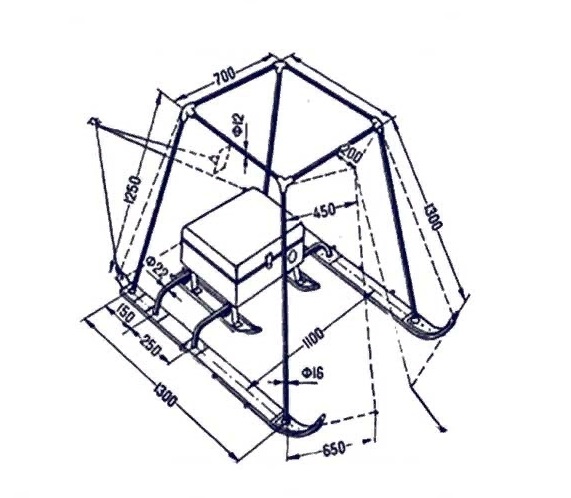

Зимняя палатка для рыбалки своими руками: инструкция
Все необходимые материалы и инструменты подготовлены. Теперь можно переходить к практической части:
1. Берем дюралевые Из них мы выполним вертикальные трубки каркаса. Что же касается горизонтальных трубок, то они должны получиться немного тоньше. Верхние узлы соединения ребер будущей палатки изготавливаются в виде тройников, которые оканчиваются цилиндрами (длина 5 см). Очень важно, чтобы диаметр цилиндров был таким же, как у соединяемых трубок.
2. Приступаем к закреплению нижних концов вертикальных трубок к лыжам. Основную роль здесь играет фасонный замок. На нижнем конце трубки находим Т-образный язычок, а затем аккуратно вставляем его в металлическую пластинку, закрепленную на лыже. Осталось повернуть трубку на 90 градусов.
3. Для соединения каркаса палатки с ящиком используем 2 согнутые на концах дюралевые трубки от старой раскладушки. Конец стыковочного изделия необходимо закрепить на конце загнутой трубки. На другом ее конце устанавливаем защелку, которая во время стыковки своим язычком попадет точно в отверстие на второй загнутой трубке.
4. Ящик будет соединяться с упомянутыми выше трубками с помощью круглых проушин, устроенных на стойках лыж. Их можно изготовить из медной или стальной полоски, а потом прикрепить к стойкам.
5. Теперь надо натянуть тент. На нижней кромке материала устанавливаем металлические пластинки с прорезями. Именно в эти прорези будут проходить П-образные скобы, вбитые в боковые торцы лыж. Фиксируем соединения с помощью ботиночных шнурков. Чтобы палатка хорошо держалась на льду, нужно оборудовать ее якорями (2 штуки). Каждый такой якорь представляет собой с двумя лезвиями на концах.
Сборка палатки на месте
Изготовить зимнюю палатку - только половина дела. Необходимо ее правильно собрать и установить. Алгоритм действий таков:
1. Проводим соединение половинок загнутых трубок с лыжами. Язычки должны попасть в прорези пластинок. Трубки располагаются вдоль оси лыж, а потом поворачиваются на 90 градусов.
2. Продеваем концы каждой пары трубок через проушины, имеющиеся на стойках лыж.
3. Соединяем все 4 лыжи. Язычок замка загнутых трубок должен защелкнуться.
4. Приступаем к установке ящика.
5. Осуществляем монтаж 4-х вертикальных стоек на концах лыж.
6. Теперь на концы трубок нужно установить тройники, а затем соединить их с трубками крыши.
7. Совмещаем отверстия трубок и тройников. Через них будут проходить монтажные провода.
8. Натягиваем тент на каркас. Через скобы и язычки, имеющиеся на лыжах, продеваем карабины и пластинки. Фиксируем соединения шнурками.
9. В завершении процесса прикрепляем якоря и устанавливаем их в заранее подготовленных лунках.
Заключение
Теперь вам известно, своими руками, какие материалы и инструменты для этого требуются. Следуя рекомендациям и инструкциям, описанным выше, вы сможете создать устойчивую и надежную конструкцию.
Палатку для зимней рыбалки можно купить. Бывают они разные: большие, маленькие, средние; довольно дешевые и весьма дорогие. В любом случае, можно выбрать по бюджету и потребностям, купить и не заморачиваться – такое мое мнение. Но, есть люди с явным “творческим недержанием” и слишком ровными руками, растущими именно из того места. Вот, для них эта статья – как самому сделать палатку для зимней рыбалки .
Итак, зачем нужна ? Для защиты от ветра и снегопада. Рассмотрим несколько вариантов самостоятельно изготовить палатку для рыбалки зимой. Как обычно, есть простой путь и более сложный, основательный, а также, совсем основательный и весьма трудоемкий. Кратко опишу все три.
. Ну, это самое условное и простое в изготовлении укрытие от снега и, в какой-то степени, от ветра.
Это даже, скорее, не палатка, а накидка такая. Наша задача сделать из плотной полиэтиленовой пленки купол. Опорой палатки будет ледобур. Для этого бур удлиняем до максимума и вкручиваем под углом в лед, как видно из рисунка. Полиэтилен можно вырезать в виде равнобедренного прямоугольного треугольника, чтобы при складывании его вдвое – получался, естественно, прямоугольный-таки равнобедренный треугольник. Если забыли геометрию или ничего не поняли, вот схема.
Соответственно, пришиваем молнию, которой можно закрыться. По периметру раструба делаем отверстия в люверсах. Через эти отверстия будем крепить накидку ко льду при помощи стальных штырей или гвоздей.
Купол палатки из полиэтилена – не лучшее решение, в плане прочности. Довольно сложно хорошо пришить молнию, чтобы не порвать пленку. Но, зато, пленка прозрачная и все видно вокруг. Так что, можно делать купол из ткани (легкой, полупрозрачной или более плотной). Можно делать купол по более продвинутой выкройке. Это уже переход к более сложной конструкции зимней палатки. Тут, уже, в качестве опоры ледобур не устроит. Как минимум, нужна центральная опора, повыше. Ее можно сделать складной, скрепляя секции трубками, как в старых бамбуковых удочках. Один конец острый, чтобы вонзить в лед. Натягиваем купол на такую центральную опору и натягиваем края, вбивая в лед штыри, через отверстия (или с использованием веревок-растяжек, пришитых к пологу палатки).
Еще более сложные конструкции, как на рисунке, требует не одной опоры. Помимо центральной, требуется 4 и более вспомогательных опор по бокам. Таким макаром можно сделать довольно большую палатку. Конечно, чем больше палатка, больше складных опор, тем, в сложенном виде палатка будет тяжелее и объемнее…
И, самый устаревший, трудоемкий и сложный вариант изготовить палатку для зимней рыбалки – сделать разборной жесткий каркас из алюминиевых трубок. И уже на собранный каркас натягивают купол из тонкой ткани. Вариантов конструкции множество! Думаю, если вы дошли до жизни такой, что хотите делать подобного рода палатку самостоятельно – то и спроектируете, сконструируете ее сами, чтобы было еще интереснее
Повторюсь. Лично я считаю, что при нынешнем обилии зимних палаток в продаже, и их умеренной стоимости – делать ее самостоятельно – это сомнительная идея. Но, возможно, есть фанаты различных самоделок и они решатся сделать палатку для зимней рыбалки своими руками . Надеюсь, какие-то полезные идеи эти отважные люди найдут в предложенном материале.
Чтобы не завидовать коллегам-рыбакам, спрятавшимся в надёжных укрытиях от крепкого мороза и колючего, злобного ветра, изготовьте самодельную палатку для зимней рыбалки. Своими руками проделайте, возможно, непривычную работу. Тогда пребывание на водоёме в холодное время года станет ещё более комфортным и запоминающимся.
Разберемся, что представляют из себя палатки, предлагаемые различными фирмами для рыболовов. Есть много интересных решений такой проблемы, как укрытие от непогоды на зимнем водоёме. Однако все варианты конструкций таких приспособлений можно свести к трём основным группам:
- Каркасное устройство . Палатка состоит из разборного каркаса, обычно прямоугольной или призматической формы. На каркас одевается брезентовый чехол.
- Зонтовидное устройство . Каркас укрытия состоит из легко собираемой конструкции, созданной по принципу зонтика. Сверху также одевается брезентовый чехол.
- Автоматическое устройство . Очень популярные в последнее время конструкции с автоматически раскладывающимся каркасом с уже натянутой водоотталкивающей тканью. В таких устройствах привлекает быстрота и лёгкость установки палатки.
Если цены на фабричные изделия кусаются, подумайте о самостоятельном проекте. Своими руками можете сделать такое приспособление, которое будет удовлетворять все личные пожелания и индивидуальные особенности рыбака. Ведь все люди разного роста, веса и конституции. Кто-то любит простор, кто-то комфорт и удобство, а кто-то простоту и надёжность. Бывает потребность учесть особенности местных водоёмов и погодных условий.
Главное для зимнего убежища - это надёжность, простота сборки и возможность для быстрого передвижения. Пребывание на водоёме зимой требует значительных и частых смен мест рыбной ловли, поэтому подумайте об этих важных требованиях к будущему укрытию.
Важно тщательно и правильно выбирать материалы для изготовления. Ткань для обшивки должна быть лёгкой, непромокаемой, но в то же время дышащей и хорошо удерживающей тепло. Теплоизоляции уделите особое внимание. Основное предназначение такого устройства - сохранить тепло.
Для каркаса выбирайте лёгкий и прочный материал. Старая раскладушка из алюминиевых труб, лыжные палки или прочные и лёгкие трубки - прекрасный вариант для изготовления каркаса зимней палатки своими руками.
Заранее продумайте, как будете собирать и перемещать своё творение, чем отапливать, если есть такая необходимость. Прежде чем приступить к изготовлению, важно посчитать затраты и хорошо продумать все решаемые задачи.
Порядок изготовления конструкции
Итак, встал вопрос, как сделать палатку своими руками, с чего начинать, какая последовательность изготовления. Вот простая схема последовательности этапов того, что нужно, чтобы в итоге получилось нужное укрытие:
Сделанная своими руками палатка поможет не обращать внимания на погоду. Никакой мороз и ветер не помешают наслаждаться любимым делом.
