Любители подводной охоты часто используют ружье. Оно, конечно, очень популярно в среде рыбаков. Но для того чтобы сделать своими руками, понадобится много различных деталей. Подводная охота - это не только рыбалка, но и спорт. Множество спортивных клубов предлагают своим клиентам покупные Но можно выделиться и изготовить подводное ружье Если не брать в расчет то, что понадобится довольно много запчастей, то его собрать достаточно просто. Тем более что для того, чтобы сделать подводное ружье, нужны материалы, которые вполне могут оказаться под рукой. Для этого необходимо иметь пару умелых рук, желание и терпение. Выточка деталей, сборка и тестирование готового ружья займет достаточное количество времени. Поэтому, вооружившись статьей с полным описанием процесса изготовления и терпением, можно создать настоящий шедевр. А главное то, что подводное ружье, своими руками сделанное, будет работать безотказно.
Что понадобится?
Чтобы изделие прослужило довольно долго, надо ответственно подойти к выбору материала, из которого будет впоследствии создаваться пневматическое подводное ружье своими руками. Некоторые запчасти, возможно, окажутся в наличии, а что-то придется купить. Приятной новостью будет то, что тратить большие деньги на самоделку не придётся. Вот список того, что понадобится:
- Проволока ОВС, 65Г или ПК для пружины. Самая подходящая - диаметром не менее двух миллиметров, а длина - 16 м.
- Трубка из дюралюминия. Диаметр должен быть около 15 мм (без учета толщины стенок). Впоследствии из неё будет изготовлен ствол будущего ружья.
- Чтобы сделать рукоятку, надо купить или найти две пластинки, толщиной около сантиметра. Материалом, из которого они будут изготовлены, может быть и дуб, и капрон, и алюминий, и пластик и т. д.
- Для того чтобы сделать гарпун, надо использовать прут из нержавеющего материала. Диаметр - до 10 мм.
Как уже было написано ранее, вполне реально сделать подводное ружье своими руками. Чертежи можно найти в специализированной литературе (пример на фото ниже). Главное - приложить немного усилий и обратиться к слесарю. С его помощью можно будет сделать детали для спускового механизма более прочными и надежными. И подводная охота ружья, своими руками созданного, станет незабываемой.
Изготовление пружины
Как самой сложной в плане изготовления деталью, ей нужно заняться в первую очередь. Самостоятельно сделать пружину не получится, только с использованием специального оборудования - токарного станка. Пружина навивается из купленной заранее проволоки диаметром до 2-х мм. Чтобы получить требуемую длину шага, первым делом она накручивается виток к витку на пруток диаметром до 6 мм. Затем производится вытягивание, позволяющее установить нужную длину шага в 4.5 мм. После этого производится термическая обработка. Пружину нагревают до 300 градусов, а затем остужают до 20-25 °С. Это нужно для того чтобы предотвратить остаточные деформации. Для того чтобы закрепить пружину в стволе, а также чтобы гарпун закреплялся, а не проваливался, витки на концах нужно раскалить, а затем загнуть так, чтобы они находились перпендикулярно плоскости сечения пружины. Её длина должна быть больше, чем ствол не менее чем на 30 сантиметров. Причина кроется в том, что первый выстрел сократит пружину на 10-15 см.

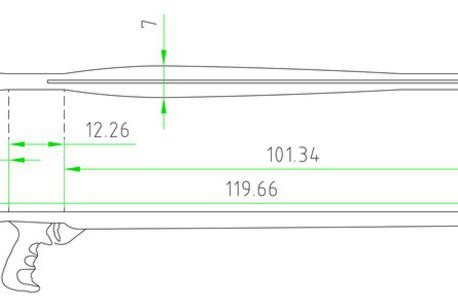

Изготовление ствола
Для того чтобы сделать ствол, надо взять трубку из дюралюминия (можно использовать Длина будет напрямую зависеть от глубины и площади водоёма, в котором будет производиться стрельба. В среднем, ствол должен быть около 60-75 см.
Далее беремся за изготовлени. Можно использовать дюралюминиевую палку для лыж. В стволе надо вырезать две щели по обеим сторонам. Они должны составлять около 15 см в длину. Следует знать, что длина этих щелей будет определять конечную мощность и силу боя ружья. Сами отверстия нужны для того, чтобы установить шептало. Чтобы вода не скапливалась внутри ствола, нужно сделать еще одну щель. Далее надо нарезать на обоих концах трубки резьбу и готовую деталь можно отложить.
Чтобы сделать эти детали, придется опять взяться за дюралюминиевую трубку. Из неё производится выточка запчастей необходимых размеров и форм. Далее в заглушке делается отверстие для гарпуна. Соединяя заглушку, надульник и ствол получаем почти готовое изделие. Осталось сделать рукоятку и спусковой механизм.
Как смастерить рукоятку?
Для этого понадобятся заранее припасенные пластины. В них необходимо просверлить отверстие под ствол. При этом надо учитывать его реальный диаметр, для того чтобы вырезать необходимые контуры. Теперь придется взяться за напильник. С его помощью надо сделать бороздку (не глубже 4 мм) для спускового крючка. Затем делаются отверстия под ось шептала, пружины и предохранителя. В конце обе половинки рукоятки соединяются и производится закрепление с помощью двух винтов. Чтобы добиться фиксации и исключить скольжение по всей длине ствола, надо спереди поставить кольцо.
Спусковой механизм
Чтобы сделать спусковой механизм, придется обратиться к слесарю. С его помощью производится закалка шептала. Это необходимо для того чтобы оно не погнулось, не сломалось - другими словами, не деформировалась после первого выстрела. Пружина, как уже было упомянуто ранее, изготаливается тоже слесарем на станке. В принципе, можно обойтись и без его помощи. Но того ружье проживет не очень долгую жизнь. Вообще, можно сказать, что весь механизм сделан слесарем, рыбаку останется только правильно его собрать.
Гарпун. Технология изготовления
Заранее припасенный прутик диаметром в 6 миллиметров нужен для того, чтобы сделать то, чем рыбак будет стрелять. Смастерить его просто. Во-первых, надо соединить прутик со скользящей втулкой. Это нужно для того чтобы закрепить линь. Втулка сделана так, чтобы хвостовик удерживал гарпун, а кольцо из фторопласта играло роль амортизатора. Наконечник довольно прост, но хитёр. Для того чтобы рыбья чешуя разрезалась просто и быстро, надо заточить его в несколько граней. С виду наконечник - это просто флажок. А на нем проволока, для того чтобы рыба не соскочила.
Финишная прямая. Как сделать легкосбрасыватель?
Пластинка из твердого металла крепится к заглушке на стволе. Крепление производится посредством привинчивания легкосбрасывателя к стволу двумя винтами. Когда производится наматывание, линь находится под пластинкой. А в процессе выстрела находящийся в центре ствола прикрепленный к мушке линь быстро и легко разматывается.
Готовое изделие
Если следовать всем этапам сборки подводного ружья своими руками, то все закончится успешно. Теперь надо испытать его в деле. Чтобы произвести зарядку, надо вставить гарпун в ствол до самого щелчка. После этого останется только нажать на спуск и стрельба начнется. Также следует запомнить, что заряжать и разряжать ружье надо только в воде.
Убойная сила в сочетании с 3-х метровой дальностью поражения могут нанести урон не только рыбе, но и незадачливому рыбаку. Поэтому, для того чтобы не подстрелить кого-нибудь кроме водной живности, следует соблюдать все меры предосторожности для обеспечения безопасности, когда происходит подводная охота. Ружья, своими руками сделанные, - замечательные вещи, но очень опасные.
Гарпуны и подводные ружья
Гарпун-самострел
Представляю вам описание наипростейшего оружия для подводной охоты, оно достаточно легкое и с хорошей силой боя.
На рисунке изображен разрез пружинного самострела.
Рис. 1.
Пружинное подводное ружье:
1 — гарпун, 2 — втулка, 3 — винт М3, 4 — ствол, 5 — поршень, 6 — боевая пружина, 7 — обойма, 8 — втулка, 9 — винт М3, 10 — крючок, 11 — вкладыш, 12 — пружина предохранителя, 13 — пружина шептала, 14 — шептало, 15 — предохранитель, 16 — спусковой крючок, 17 — ось тяги намотки линя, 18 — ручка, 19 — тяга намотки линя.
Чертежи деталей самострела
ГАРПУН — из стального прутка 5 мм («серебрянка»). На одном из его концов нарезается резьба М5 и сверлится отверстие для линя. После механической обработки гарпун закаливается. Втулка — направляющая для гарпуна — вытачивается из нержавеющей стали или дюралюминия.
СТВОЛ — это труба 12х1 мм. Материал — латунь или нержавеющая сталь. Для свободного прохода воды при выстреле или зарядке по всей поверхности ствола насверливаются отверстия 4-5 мм с шагом около 10 мм. Поршень вытачивается из нержавеющей стали или дюралюминия.
Между прочим, и втулки, и поршень можно сделать из отрезков трубки 10х2,5 мм, что полностью исключит токарные работы при изготовлении ружья.
БОЕВАЯ ПРУЖИНА навита из проволоки марки ОВС 1,6 мм. Первоначально на стержень 6 мм виток к витку навивается проволока, которая затем растягивается до получения необходимого шага — 4,5 мм. Чтобы при обработке пружины не было остаточных деформаций, проволоку необходимо отпустить, то есть нагреть примерно до 300°С и остудить до комнатной температуры. Концевые витки, раскалив докрасна, необходимо подогнуть таким образом, чтобы их плоскость была перпендикулярна оси пружины.
ОБОЙМА вырезается из листовой латуни или нержавеющей стали толщиной 1 мм. Отверстия на ее боковых поверхностях желательно выпиливать, вложив дощечку подходящего размера после того, как заготовка будет согнута. Это позволит избежать погрешностей в расположении отверстий на правой и левой щеках обоймы. При сборке обойму припаивают к стволу, ориентируясь на положение прорези.
КРЮЧОК предназначен для наматывания на него гарпунного линя. Он выпиливается из латуни или нержавеющей стали и припаивается к концу ствола.
ВКЛАДЫШ текстолитовый, он предназначен для крепления плоских возвратных пружин. Вкладыш приклепывается к обойме, пружины также приклепываются к вкладышу. Заклепки желательно применять стальные, в крайнем случае можно воспользоваться обычными гвоздями.
ПРУЖИНЫ ПРЕДОХРАНИТЕЛЯ предназначены для фиксации предохранителя в двух устойчивых положениях. Материалом служит стальная лента толщиной 0,5 мм марки 65Г или У10А. Прикреплять пружины к обойме целесообразнее всего винтами или заклепками.
ТЯГА для намотки линя представляет собой кусок стальной проволоки толщиной 2 мм. Один из ее концов сгибается в кольцо, с помощью которого тяга прикрепляется к спусковому крючку.
Пистолет - для подводной охоты
Подводная охота в водоемах со сложным рельефом дна и ограниченной прозрачностью воды имеет свои особенности: некогда наводить ружье, негде маневрировать. Ружья, имеющиеся в настоящее время в продаже, для таких условий неудобны. Куда предпочтительнее подводные пистолеты. Из известных типов такого оружия наиболее подходящие — капсюльные. Основное их достоинство в том, что при выстреле на гарпун действует импульс в несколько сот килограммов в отличие от ружей иных систем, где усилие на гарпуне не превышает десятков килограммов. Соответственно разнятся и скорости гарпунов. К достоинствам капсюльных пистолетов можно отнести и легкость их заряжания.
Хочу предложить любителям «подводной охоты» конструкцию такого капсюльного пистолета. С ним я успешно охотился около трех лет на озерах, водоемах России и Ближнего зарубежья.
Рис. 1.
Конструкция подводного капсюльного пистолета:
1 — гарпун (сталь 50 или 12Х18Н10Т), 2 — ствол (труба Т8х1,5, сталь 12Х18Н10Т), 3 — мушка (Д16АТ), 4 — гарпун-линь (капрон), 5 — прицел (Д16АТ), 6 — казенник (сталь 12Х18Н10Т), 7 и 11 — цилиндрические штифты, 8 — винт-ось (сталь 12Х18Н10Т), 9 — фиксатор (сталь 12Х18Н10Т), 10 — вкладыш (сталь 12Х18Н10Т), 12 — капсюль «жевело», 13 — скоба-экстрактор (сталь 40Х), 14 — лафет (сталь 12Х18Н10Т), 15 — наконечник ударника (сталь 12Х18Н10Т), 16 — ударник (труба Т8х1, сталь 12Х18Н10Т), 17 и 23 — ось (сталь 12Х18Н10Т), 18 — фишка ударника, 2 шт. (сталь 12Х18Н10Т), 19 — вкладыш (сталь 12Х18Н10Т), 20 — спусковой крючок (Д16АТ), 21 — ось (сталь 12Х18Н10Т), 22 — шептало (сталь 12Х18Н10Т), 24 — боевая пружина (проволока II—1), 25 — направляющая ударника (труба Т10х1. сталь 12Х18Н10Т), 26, 29, 33, 34, 41, 44, 45, 53, 55 — винт М4, 27 — средняя пластина рукоятки (текстолит, S — 5 мм), 28 — заклепка (сталь? 4 мм), 30 — фишка фиксатора, 2 шт. (сталь 12Х18Н10Т), 31 — пружина фиксатора (проволока II—1), 32 — ось (сталь 12Х18Н10Т), 35, 40, 43, 46, 52, 54, 56 — заклепки (алюминиевая проволока), 36 — фишка предохранителя, 2 шт. (сталь 12Х18Ш0Т), 37 — предохранитель (сталь 12Х18Н10Т), 38, 48, 50, 51 — ось (сталь 12Х18Н10Т), 39 — пружина предохранителя (проволока II — 0,5), 42 — внешняя пластина рукоятки (текстолит S — 5 мм), 47 — тяга сброса гарпун-линя (сталь 12Х18Н10Т), 49 — возвратная пружина (проволока II — 0,3).
На рисунке 1 показан полный разрез пистолета. По конструкции он разламывающегося типа. Ствол запрессован в казенник и дополнительно зафиксирован штифтами. На стволе винтами крепятся прицел и мушка. В нижней части последней имеется крючок с отверстием для линя.
В заряженном состоянии казенник находится между щечками лафета и удерживается в таком положении фиксатором через вкладыш. Последний связан с лафетом заклепками. Фиксатор удерживается в крайнем положении пружиной, закрепленной на оси.
Внутри рукоятки, состоящей из трех текстолитовых пластин толщиной 5 мм, располагается ударно-спусковой механизм.
Ударный механизм состоит из ударника с наконечником, вкладышем и фишками, а также из направляющей ударника, укрепленной на рукоятке с помощью винта. Для прохода воды в момент выстрела по бокам направляющей насверлены отверстия 2-3 мм.
Спусковой механизм служит для фиксации ударника во взведенном состоянии и для сброса линя в момент выстрела. Спусковой крючок и шептало располагаются на осях, запрессованных в нижнюю пластину рукоятки и связанных между собой. К спусковому крючку подвешиваются тяга и возвратная пружина, второй конец которой зафиксирован осью. Предохранитель имеет два фиксированных положения. Наиболее удачным узлом пистолета, по-моему, является скоба-экстрактор. Она припаивается припоем ПОС-40 к лафету. Благодаря скобе капсюль автоматически извлекается из ствола.
Подготовка пистолета к выстрелу. При отведении фишки назад до упора под действием собственного веса ствол с казенником повернется на 90° вокруг оси. Далее взводится ударник. Спусковой крючок ставится на предохранитель. Вставив капсюль наполовину в ствол, казенник поворачивают вокруг оси. При этом капсюль полностью войдет в ствол, а основание его будет находиться между лафетом и усиками скобы. Линь наматывают между крючком мушки и тягой.
Для выстрела необходимо снять с предохранителя спусковой крючок и нажать на него. При этом сбрасывается линь и спускается ударник. После выстрела следует взвести ударник, спусковой крючок поставить на предохранитель, большим пальцем левой руки отвести фишку до упора в сторону рукоятки, а ладонью той же руки повернуть казенник вокруг оси. За счет усов скобы-экстрактора капсюль выскакивает из ствола.
Рис. 2. Устройство патрона для подводного пистолета:
1 — капсюль «жевело», 2 — трубка полихлорвиниловая Т3х0,5, 3 — клей БФ-88, 4 — трубка полихлорвиниловая Т4х0,5, 5 — черный порох «медведь», 6 — бумажный пыж.
Использование капсюля «жевело» обеспечивает дальность стрельбы до трех метров. Для изоляции от воды капсюль предварительно замазывают пластилином или парафином. Применение патрона (рис. 2) позволяет увеличить дальность стрельбы до 10 м в зависимости от дозировки пороха. При использовании этого патрона целесообразно применять ствол с более толстыми стенками и большей длины. Длинный гарпун позволит к тому же стрелять более прицельно. Наконечник гарпуна должен быть симметричным относительно его оси, поскольку даже незначительное отклонение от симметрии приводит к искривлению траектории полета гарпуна.
Сборочные чертежи:
Чертеж 1 Чертеж 2
БОНУС по материалам fishgun.spb.ru:
Все представленые здесь материалы касаются только самостоятельно изготовленного оружия для подводной охоты. В анотациях к статьям указано откуда она взята (автор или издание) и содержащийся материал — схемы, чертежи и тд и тп, а так же мои небольшие коментарии по поводу конструкции или содержания. Надеюсь, что вы найдете здесь полезную информацию.
Ружья гидропневматические
|
Гидропневматическое ружье Игоря Ившина |
|
|
Гидропневматическое ружье «Мета» (Владимир Матвиенко) Киев Описание конструкци, чертежи, схемы. |
|
|
Гидропневматическое ружье (Адрей Фалеев) . Чертеж, описание, «поучительная история» создания ружья:) |
|
|
Гидропневматическое ружъе (Спортсмен подводник №48,77год) . Довольно оригинальная конструкция РАСХОДНОГО ружъя. Сама конструкция конечно же повторению вряд ли подлежит (все таки 21 век на дворе) но можно почерпнуть много интересного. В частности самоуплотняющиеся манжеты на поршне. Хотя насколько мне известно они должны быть развернуты навстречу друг другу… но это уже детали..:) |
|
|
Гидропневматическое ружъе (Спортсмен подводник №86,91год) . Неплохая конструкция ружъя, весьма продуманная, сбалансированная и главное простая. Хороший образец для подражания. (особенно если повыкидывать всякую фигню системы шпуля и довести до ума спуск…). Стоит отметить, что как правило все самоделки повторяют данную. Рекомендую. |
|
|
Гидропневматическое ружъе с подвижным стволом (Спортсмен подводник №87,91год) . Пожалуй самая известная схема (и в то же время никем не повторенная:)). Примечательна тем, что в ней достаточно толково описаны расчеты и принципы работы гидропневмы и совершенно не продуманы многие детали и узлы. Хотя может я слишком строго сужу… прошлый век всетаки… |
|
|
Интересная конструкция спускового механизма с минимальным ходом и усилием спуска. Весьма приятна при стрельбе навскидку. В остальном очень простая конструкция. Только стандартные материалы. Данное ружъе является логическим развитием (и по видимому завершением) предыдущих 4 или 5 конструкций (они описаны не будут ибо содержали недочеты, ощибки или просто плохо себя вели:)) Вобщем рекомендую! Из моего это пока что лучшая конструкция!!! |
|
|
Гидропневматическое ружъе (Hanter) Показано ружъе, описаны грабли, на которые не рекомендуется наступать. Наиболее интересна деталировка. |
|
|
Гидропневматическое ружъе «Акватекс» (Cайт производителя) . Приведена только фотография ружжа и описание спускового механизма. Плюс мои коментарии:) |
|
|
Гидропневматическое ружъе или «Наш ответ Акватексу» (Hanter) . Дальнейшее развитие моей гидропневмы. В спусковом механизме применен гидрозатвор. Усилие спуска — меньше не бывает. Выстрел резкий, мощный.. вобщем без тормозов.. :) |
|
|
Гидра, или нет предела совершенству (Hanter) Дальнейшее развитие «Гидры». Поменялись практически все детали. Изменения направлены на упрощение и облегчение конструкции. |
|
|
Гидропневматическое ружъе (Алексей Зверев / Борис Васильев) Представлено гидропневматическое ружъе довольно оригинальной конструкции. Обладает мощным боем и легкой зарядкой. Оригинально решен поршневой узел — всего одна качественно обработанная поверхность. |
|
|
Гидропневматическое прямоточное ружье (Юрий Будаш) Очередная вариация на тему гидропневматики. Всего одна качественно обработанная трубка, просто, надежно, доступно. Рекомендуется к изучению:) |
|
|
Гидропневматическое ружье (А.Степанов, И.Никольский. Прислали Владмир Пальчик и Дмитрий Скворцов) Гидропневматическое ружье с насосом. Мощьный бой, легкая зарядка… что еще надо для счастья. Детальки бы еще попроще… |
|
|
Гидро Гидропневматическое ружье. Мощьный бой, маленькие габариты… Это ружье послужило прототипом для моего первого. |
Ружья пневматические
|
«Аргумент» из Риги (Юрий) |
|
|
Пневматическое ружье с передним зацепом. (Hanter) |
|
|
Пневматическое ружьё Шпага . (Hanter) |
|
|
История изготовления Зелинки . (Беркут) |
|
|
Морское ружье (Кормин Евгений) Фотографии описание… |
|
|
Пневматическое ружье «Бизон» . Фотографии описание… |
|
|
Пневматические ружъя (Александр Сикало) . Приведены схемы ружъя, узлов и их вариантов. Фотографии готовых изделий. Описаны принципы действия, основные грабли, варианты исполнения. Очень подробное и качественное оформление, деталировка. практически ни одна деталь не оставлена без внимания!! Сдается мне эта статья станет хитом и своеобразным УЧЕБНИКОМ по отечественным самоделкам. РЕКОМЕНДУЮ!!! Вот! Просто без коментариев!.. |
|
|
Пневматическое ружжо с передним зацепом (Hanter) . Самое обычное пневматическое ружжо. Необычно только его моща:) На этом ружъе были опробованы такие решения как курок с нижней осью! Заводской клапан закачки!! Клиновой спуск, не меняющий усилия спуска в зависимости от закачки!!! … я кстати им до сих пор людей пугаю… и рыбу иногда постреливаю… вобщем оно у меня запасное:) там кстати даже гидродемпфер есть! работающий:О |
|
|
Пневматические ружжо с зацепом за поршень (Hanter) Интересная конструкция спускового механизма, с минимальным усилием спуска, не зависящим от закачки, а так же гидродемпфером в подфижной втулке гарпуна. В остальном все обычно. На момент написания статьи, ружъе находится в стадии сборки. |
|
|
Пневматические ружжо системы Зелинского (Хрустальный Грот + Акватекс) . Приведена схема ружъя (правда по ней нихрена не понять:) и схема его работы. Довольно интересная конструкция, весьма не традиционная и в то же время очень оригинальная. Но сложная. |
|
|
Пневматические ружжо системы Зелинского.(Алексей Золотов, прислал Александр Сикало) . Приведена обзая схема ружъя. Очень подробная. Доступны чертежи, очень подробные, качественные. Практически можно нести токарю. |
|
|
Пневматические ружжо системы Зелинского.(Hanter) . Что внутри или трезвая оценка. (статья продублирована в разделе «заводское оружие») |
|
|
Довольно простая и интересная конструкция пневматического ружья. |
|
|
Еще одна простая конструкция пневматического ружья с передним зацепом. |
|
|
Пневматическое ружье с зацепом за поршень (…) Ну уж проще этого ружья помоему просто некуда… Нет, есть — РПО-2… Эх… если бы оно было таким… |
|
|
Пневматическое ружье с передним зацепом (…) Ружье с очень интересным клиновым спуском. Очень похожим на мой, тока мой «тянет» а этот «толкает»… |
|
|
Титановые пневматы из Питера (Hanter) Фоторепортаж. Представлены ружья, показано что куда, откуда, как. Видны потроха, деталировка. Простые и интересные решения. |
|
|
Пневматическое ружье (Hanter) Или наш подход к морской охоте… по нормальному… |
|
|
Пневматическое ружье (Hanter) с передним зацепом. Просто неплохое ружье. интересен вариант исполнения переднего зацепа. |
|
|
Пневматическое ружье (Hanter) или скорее пневматический слинг. Проще ну просто некуда. |
|
|
Пневматическое беспоршневое ружье (Владимир, Сочи) Очень простой пневматически пистолет. не требует точного оборудования и очень доступен к повторению. |
|
|
Пневматическое беспоршневое ружье Vlanik (Hanter) Обзор конструкции и исполнения (…»Что внутри или трезвая оценка»…) |
|
|
Пневматическое ружье, или откуда у «Пирометра» ноги растут (Hanter) . Ружье гораздо старше чем «пирометр», сделано человеком для себя, но схожесть конструкции просто поражает. |
|
|
Пневматический пистолет для подводной охоты. (Опубликовано в журнале «Спортсмен-подводник». Б.М. Клименко) Пневматический расходный пистолет работающий на СО2 или сжатом воздухе. Редукторная схема. Регулируемая сила боя. |
|
|
Пневматическое ружье с системой облегченной зарядки (Олег / Krim4ak) . Описание пневматическог ружья с гидравлической системой взведения позволющей зарядить ружье даже ребенку. |
|
|
Ружья Ремизова Вадима Львовича г.Донецк (Хрустальный Грот www.fishhunter.kiev.ua) . Ружья одного уровня с ружьями Зелинского и А.Сикало. Великолепнейшее качество исполнения и продуманная, отточеная конструкция. Глядя на такие «самоделки» понимаешь убожество импорта и тоскливо закатываешь губу… :) |
|
|
Пневматическое ружье (Hanter) . С зацепом за поршень и задним расположением рукоятки. |
|
|
Пневматическое ружье (Ермоленко Сергей) . Для морской охоты в Крыму. Оч интересная конструкция ружья для засадной охоты. |
|
|
Самодельное подводное ружье. (Максим Головин) . Очень компактное ружье. Спусковой механизм построен по принципу описанному автором в статье «цанговый спусковой механизм». |
|
|
RocketLauncher для подводной охоты. (HaNTeR) . Весьма оригинальное ружье. Заставляет как улыбнуться так и задуматься. |
|
|
Пневматическое подводное ружье. (HaNTeR). Старое и очень неплохо сделанное ружье. Несмотря на годы весьма неплохо фунциклирует. Делалось явно с душой. |
|
|
Пневматическое ружье. С клапаным спусковым механизмом и подвижным стволом. (Jack) . Очень интересная конструкция ружья построенного по мотивам схемы Зелинского. Качество изготовления и отделки даст фору многим заводским ружьям. |
Прочие ружья
Подводная охота это песня и азарт! При этом, для нее не надо иметь разрешений, регистрировать подводное ружье и иметь другие заморочки. Подводная охота приравнивается к рыболовству с помощью удочки.
Из снаряжения для подводной охоты нужны только маска, ласты и подводное ружье. Последнее - самое дорогое в оборудовании для подводной охоты.
И именно подводное ружье своими руками я и предлагаю изготовить.
Часть деталей такого ружья необходимо будет выточить на станке, но вы всегда можете договориться с токарем и расплатиться рыбой с вашего улова. Так что изготовить подводное ружье своими руками можно практически бесплатно!
Повышение мощности и резкости боя в данной конструкции подводного ружья достигается за счет увеличения рабочего хода резиновых тяжей. С этой целью на конце ружья устанавливаются ролики, через которые перекинуты тяжи, а сами тяжи располагаются под ружьем.
Такая компоновка имеет ряд существенных преимуществ перед обычным "резиновым" ружьем. Во-первых, усиление мощности достигается здесь без удлинения ружья. Немаловажное значение также имеет тот факт, что за основу можно взять простейшее серийное ружье с резинками, которое модернизируется по приведенному чертежу. Расчеты и практика подводной охоты показали, что рабочий ход тяжей (в зависимости от коэффициента упругости используемой резины) повышается на 30-70%. При этом значительно возрастает точность боя. Ружье также очень удобно в обращении - после выстрела резинки не повисают свободно, как это происходит в обычных ружьях, и не мешают манипуляциям с рыбой и гарпун линем.
При самостоятельном изготовлении ствол выполняется из дюралевой (Д16Т) трубки с толщиной стенок 1,0- 1,5 мм. Рукоятка и спусковой механизм могут быть взяты от любого серийного "резинового" ружья. Длина ружья подбирается в зависимости от физических данных спортсмена. Максимальная ее величина должна быть такой, чтобы уперев рукоятку ружья в живот, можно было дотянуться до наконечников резиновых тяжей (детали Г).
Общее устройство ружья ясно из рисунка. Детали А, Б, В, Г выполняются из дюраля Д16Т. Направляющая втулка изготовляется из нержавеющей стали. При сборке ружья между хвостовиком гарпуна и втулкой следует надеть на гарпун жесткую спиральную пружину с внутренним диаметром, равным диаметру гарпуна. Эта пружина (достаточно 5 - 6 витков) служит амортизатором, исключающим повреждения заднего среза втулки от ударов о хвостовик.
Надежный и практически не создающий дополнительного сопротивления хвостовик выполняется следующим образом. Отступив на 5-6 мм от заднего конца гарпуна следует просверлить отверстие Д 4 мм, перпендикулярное оси гарпуна (см. Рис). Затем это отверстие расточить надфилем до овала и запрессовать в него предварительно обточенный на очень пологий конус овальный стержень из твердой стали. После этого стержень нужно срезать, оставив с обеих сторон гарпуна выступы, равные по высоте толщине стенок направляющей втулки.
Для изготовления дужки, соединяющей наконечники резиновых тяжей, используется стальная пружинная проволока Д 4-5 мм. Концы отрезка такой проволоки необходимой длины отжигаются и загибаются колечками. Перед загибанием второго колечка на проволоку необходимо надеть оба колпачка наконечников. После этого проволоку в месте ее сцепления с гарпуном смачивают, придавая ей овальную форму для лучшего вхождения в вырез на гарпуне.
Крепление резиновых тяжей (в особенности цельнолитых) до сих пор вызывает трудности; Здесь предлагается метод крепления, испытанный в течение многих лет и оправдавший себя даже при условии предельного растяжения резин. Для надежного закрепления концов резин отверстия в наконечниках должны иметь профиль, показанный на рис. Минимальный проходной диаметр должен быть равен диаметру резины в предельно растянутом состоянии (в данном случае 8 мм).
На конец резины накидывается петля-удавка из прочного капронового шнурка, который предварительно продевается в наконечник, и сильно затягивается (см. Рис). Максимально растянув резину, обрезают ее излишки, выступающие из затянутой петли. Затем, не уменьшая натяжения, смачивают конец резины и 2-3 см. тяжа за петлей густым мыльным раствором. Перемещая наконечник по шнуру, протягивают в него петлю вместе с тяжем.
Для фиксации наконечника на растянутый тяж наматывается полоска резины шириной 4-5 мм, нарезанная из эластичного медицинского бинта. Намотка делается с предельным натяжением полоски и должна иметь вид валика с конусом, близким по форме с профилем отверстия в наконечнике (см.). Для фиксации конца резиновой полоски последние 3-4 витка следует намотать на пологую часть конуса. После этого, не снижая усилия натяжения самого тяжа и обмоточной ленты, сдвигают наконечник на валик. Таким же способом закрепляют противоположные концы тяжей в детали А.
Ролики для надульного узла вытачиваются на токарном станке из дюраля Д16Т. Для лучшего скольжения на оси в них следует запрессовать втулки из бронзы. Ось для роликов необходимо сделать из нержавеющей стали. Для предотвращения соскакивания роликов на концах оси сверлятся отверстия под шплинты. Внутренний диаметр желобка роликов выбирается исходя из толщины резиновых тяжей и межосевого расстояния ствола и вставленного в ружье гарпуна. В любом случае необходимо стремиться к тому, чтобы оси гарпуна и обоих тяжей на заряженном ружье находились в одной плоскости.
В качестве материала для гарпуна лучше всего применять упругие сорта нержавеющей стали (пруток Д 7 мм). Если используется обычная сталь, то гарпун необходимо хромировать или никелировать, так как даже незначительный налет окислов существенно снижает резкость боя ружья. Гарпун-линь (леска Д 0,8 мм) крепится за серьгу на направляющей втулке и за выступающее ушко в передней части надульника.
Регулировку натяжения резин можно выполнять перемещением вдоль ствола нижнего крепления тяжей (деталь А). Положение детали Б должно быть таким, что бы после выстрела тяжи не соскакивали с роликов.
При усилии зарядки 30 кг убойная дистанция с одинарным наконечником составляет 5,5 м. Свободный полет гарпуна под водой - 7 м.
Источник: книга - "Подводная охота. /Справочник" автор Хорхордин Е. Г. "Издательский дом Рученькиных", 2001. - 320 с. использовать под хранение ключей и запчастей. Но лучше в такой бардачек снегохода сделанного своими руками положить бутылку водки. На случай если порвете цепь. Без водки на морозе туго, а с водкой жить можно.
ВЛАДИСЛАВ комментирует:
ОРИГИНАЛЬНОЕ РЕШЕНИЕ.
Саня комментирует:
А можно схемы поподробней
Большой босс комментирует:
Думаю интересно не только мне
Звездный комментирует:
Саша комментирует:
Сделаю такое и пойду на китов охотиться
Alexandr комментирует:
Где бы достать резину и слесаря? Как данное ружье сделать короче? Проблема с тяжестью стрелы, как достать трезубец...
Александр комментирует:
А как бі чертёжикпо крупнее получить, а то разобраться сложно.
Александр комментирует:
E-mail;[email protected]
Игорь комментирует:
При вращении оси в бронзовой втулке
при движении тяжей может возникать звук, который будет отпугивать рыбу.
Обеспечить весомый улов можно, попав в «рыбное место», но как бы не было много рыбы, без хорошего снаряжения и специальных приспособлений охотнику не обойтись.
В снаряжение для подводной рыбалки входит несколько элементов, но одним из главных считается подводнный гарпун. Только в том случае, если в руках есть ружье и гарпун человек может считаться подводным охотником.
Описание
Это главный элемент, который обеспечивает непосредственное попадание в рыбу. Поразив рыбу, он помогает ее удержать.
Материал, идущий на изготовление гарпуна — нержавеющая сталь , обладающая особой прочностью, которую нередко подвергают закаливанию. Только с гарпуном, имеющим достаточную жесткость обеспечивается качественная охота.
Если этот элемент снаряжения не имеет надежности в этом плане — гнется при выстреле, то поразить цель очень сложно, так как не гарантирована точность попадания.
Мало того, данное приспособление становится опасным при использовании.
Виды
Гарпуны для подводного ружья можно классифицировать на такие виды:
а) самый ходовой вид – гарпуны, которые не имеют фиксатор в спусковом механизме. Они цельные, проточки и канавки отсутствуют. Ружья, в которых применим данный вид гарпунов – пневматические, имеющие расположение спускового механизма сзади;
б) ружья, имеющие расположение спускового механизма спереди. Гарпун для такого ружья отличается от других отверстием и наличием проточки.
в) группа ружей, у которых гарпуны проточены так, чтоб имели возможность фиксации сзади в спусковом механизме.
В зависимости от того, какой у гарпуна наконечник, их можно разделить на группы:
а)Гарпун, имеющий наконечник на своей основе. Преимущество такой конструкции в том, что рыба надежно удерживается на нем и исключена его деформация. Так же исключается ослабление крепления наконечника к гарпуну и его потеря. Минус в том, что рыба с него снимается с некоторой сложностью.
б)Гарпун, наконечник к которому привинчивается. Универсальный вид гарпуна. Имея разнообразие наконечников, можно производить их замену, ориентируясь на условия охоты. Хорош тем, что позволяет без труда снять с себя рыбу. Его минус в том, что в месте резьбы имеет место малая прочность металла, что приводит к поломке, либо изгибу гарпуна, что отрицательно сказывается на меткости выстрела.
Форма наконечника для гарпуна и его заточка напрямую влияет на качество использования этого орудия и его продуктивность.В соответствии с видом обитающей рыбы и местом планируемой охоты выбирается тип заточки гарпуна.
Видео о гарпунах для подводного ружья. Очень полезное для новичков и не только. Приятного просмотра.
Выбор гарпуна для подводного ружья
Выбирать гарпун для предстоящей охоты под водой нужно, ориентируясь на вид и размер рыбы, ловля которой ожидается.
Самым востребованным считается гарпун, имеющий диаметр 6, 5 мм. Если предстоит ловля рыбы некрупных размеров, то подойдет гарпун с диаметром 6 мм. Они более скорострельны.
Если будет ловля не особо мелкой рыбы, то необходимо наличие у гарпуна диаметра 7 мм, а еще лучше 8 мм, материалом для изготовления которого послужил титан. Такие гарпуны отличимы от других своей надежностью и особой прочностью.
Если охота производится в воде голубого цвета, то наиболее удобным будет ружье длиной 1, 5 – 2 метра, и величиной гарпуна от 8 до 10 мм.
Некоторые подводные охотники отдают предпочтение не производственным приспособлениям, а тем, которые допускают возможность изготовления самому. Гарпун не является исключением.
Как сделать гарпун для подводной охоты своими руками
Самодельный гарпун для подводной охоты имеет ряд преимуществ
. Мастер доведет свое оружие до совершенства, делая его максимально удобным во всех отношениях. К тому же он не требует много времени для сборки. Если у охотника нет дефицита подручных средств, то смастерить его не составит труда.
Изготовление гарпуна потребует наличия двух предметов: толстой палки, которая заменит металлический стержень, и наконечники.
Наконечники изготавливаются из прочной стальной проволоки, диаметр которой 4-5 мм. Она нарезается кусками по 25-30 см в зависимости от желаемого количества наконечников – либо 5 штук, либо 3.
Край проволоки нужно согнуть так, чтоб получился прямой угол, длина загнутого края 5-7 мм. Другой край нужно сделать плоским, приплюснув его, а затем сделать из него подобие колючки, имеющей зацеп.
В палке проделать дырки, вставить в них загнутые острые концы, и все это закрепить с помощью веревки в несколько витков. Гарпун готов.
В этом видео показывают как сделать самостоятельно ружье и гарпун для подводной охоты. Приятного просмотра.
Привязка гарпуна к подводному ружью
Наибольшей популярностью пользуются три вида привязки: привязка спереди; привязка спереди, втулка имеет скольжение;привязка сзади, т.е за втулку со скольжением.
У каждого из перечисленных видов привязки есть свои положительные и отрицательные моменты. Перечислим их.
Привязка спереди
Положительные:
- не имеет сложностей при изготовлении, а так же смены
протершегося линя; - легко простреливает рыбу и удерживает ее.
Отрицательные:
- меньшая результативность попадания издали;
- наличие отверстия для привязки ослабляет стрелу;
- стрела может застрять в сложных местах;
- костью рыбы линь может быть порезан.
Видео о том, как практически привязать гарпун к подводному ружью. Приятного просмотра.
Привязка спереди к втулке со скольжением
Положительные:
- длина линя нормальная.
Отрицательные:
- имеет сложности при изготовлении;
- в месте надульника необходимо наличие фиксации;
- гарпун имеет усложненную модель;
- сопротивление более высокое;
- сквозное поражение рыбы усложняется втулкой;
- стрела не фиксируется в рыбе в момент ее поражения.
Привязка сзади за втулку со скольжением
Положительные:
- нет особого влияния линя на гарпун;
- нет особых сложностей при изготовлении;
- надульник обеспечивает правильное направление гарпуна.
Отрицательные:
- проблемно заменить устаревший или поврежденный линь;
- надежность стрелы снижена наличием отверстия для привязки;
- костью рыбы линь может быть порезан;
- сквозное поражение рыбы усложняется втулкой.
Выбрав для себя оптимальную конструкцию гарпуна, охотник – рыболов не будет испытывать трудности из — за неудобства снаряжения, получит массу удовольствия и впечатлений в подводном мире, обеспечив себе ожидаемый улов.
Фото о гарпунах для подводной охоты можно посмотреть ниже. Приятного просмотра.
Данная конструкция самодельного ружья для подводной охоты не очень сложная, легкая и с хорошей силой боя. Многочисленные эксперименты и доводки дали желаемый результат.
На рисунке изображен разрез пружинного ружья для подводной охоты.
Гарпун - из стального прутка Ø 5 мм («серебрянка»). На одном из его концов нарезается резьба М5 и сверлится отверстие для линя. После механической обработки гарпун закаливается. Втулка - направляющая для гарпуна - вытачивается из нержавеющей стали или дюралюминия.
Ствол подводного ружья - это труба 12х1 мм. Материал - латунь или нержавеющая сталь. Для свободного прохода воды при выстреле или зарядке по всей поверхности ствола насверливаются отверстия Ø 4-5 мм с шагом около 10 мм. Поршень вытачивается из нержавеющей стали или дюралюминия.
Между прочим, и втулки, и поршень можно сделать из отрезков трубки 10х2,5 мм, что полностью исключит токарные работы при изготовлении ружья.
Боевая пружина навита из проволоки марки ОВС Ø 1,6 мм. Первоначально на стержень Ø 6 мм виток к витку навивается проволока, которая затем растягивается до получения необходимого шага - 4,5 мм. Чтобы при обработке пружины не было остаточных деформаций, проволоку необходимо отпустить, то есть нагреть примерно до 300°С и остудить до комнатной температуры. Концевые витки, раскалив докрасна, необходимо подогнуть таким образом, чтобы их плоскость была перпендикулярна оси пружины.
Обойма ружья для подводной охоты вырезается из листовой латуни или нержавеющей стали толщиной 1 мм. Отверстия на ее боковых поверхностях желательно выпиливать, вложив дощечку подходящего размера после того, как заготовка будет согнута. Это позволит избежать погрешностей в расположении отверстий на правой и левой щеках обоймы. При сборке обойму припаивают к стволу, ориентируясь на положение прорези.
Крючок предназначен для наматывания на него гарпунного линя. Он выпиливается из латуни или нержавеющей стали и припаивается к концу ствола.
Вкладыш текстолитовый, он предназначен для крепления плоских возвратных пружин. Вкладыш приклепывается к обойме, пружины также приклепываются к вкладышу. Заклепки желательно применять стальные, в крайнем случае можно воспользоваться обычными гвоздями.
Пружины предохранителя предназначены для фиксации предохранителя в двух устойчивых положениях. Материалом служит стальная лента толщиной 0,5 мм марки 65Г или У10А. Прикреплять пружины к обойме целесообразнее всего винтами или заклепками.
Тяга для намотки линя представляет собой кусок стальной проволоки толщиной 2 мм. Один из ее концов сгибается в кольцо, с помощью которого тяга прикрепляется к спусковому крючку.
