Как сделать лук в полевых условиях

Пожалуй самый эффективный вид метательного оружия, из тех, что можно изготовить из подручных материалов в лесу - это лук. Материалы для его изготовления всегда можно найти наших лесах, а наконечники стрел сделать из любого подручного металлического мусора, например консервных банок.

Быстро сделать лук в лесу можно из полусухого мозжевельника, либо из сухой нижней ветки ели. Лук из мозжевельника вполне подойдет для охоты на птицу. Но когда он высохнет, то станет хрупким. На зайца все же лучше лук из ели.

Если у вас есть время, то лучше срезать полусухую еловую ветку. Это та ветка, у которой хвоя только на самом конце. Ветка должна быть ровной со слабым озгибом. Длина ветки по вашему усмотрению, толщина по силе стрелка. С ветки снимается кора, ножем срезается древесина с внутренней стороны утончая ветку к концам. Чем тоньше будут концы, тем быстрее лук. Доводку лука производите осколком стекла аккурутно соскабливая древесину. Перед этим находятся два рядом стоящих дерева. На лук в зарубки для титевы привязывается веревка. Серединой лука упираетесь в одно дерево, а вокруг другого натягиваете веревку. Сразу будет видно где срезать древесину. Когда лук готов, из капроновой нитки делаются бондажи по краям через 20 см, ближе к центру через 10 а то и 5 см, чтобы дерево не слоилось.

Тетива : лучше всего сделать тетиву из капроновой веревки диаметром 3 мм. Завязываете посередине узел восьмерку, для использования его ограничителем для стрелы, а на концах петли узлом "заячьи ушки", горники должны знать. Такой узел на петлях развязывается даже после нескольких выстрелов из лука.

Тетива крепится в специальные пазы (глубина порядка 4 мм) к концам лука, а чтобы она не перетерлась, пазы надо закруглить. В качестве материала подойдет капроновый шнур, толщиной около 2 мм, но лучше всего использовать проверенные временем и не одной войной скрученный конский волос или бычьи жилы. Также тетиву можно изготовить, перекрутив волокна лена, пеньки, сухожилий или шелка. Чтобы тетива и стрелы не повредили при выстреле руку, держащую рукоять, оденьте на неё кожаную перчатку.Поэтому петли можно легко подгонять. Лук готов! Но рано радоваться, нужно еще сделать стрелы:

Теперь про стрелы. Самодельная стрела представляет из себя гладкое древко, из дерева лучше всего подойдет сосна или береза, диаметром 8 мм, длиной порядка 90 см (это эталон длины, на практике длина стрелы должна равняться расстоянию от подбородка до большого пальца вытянутой в сторону левой руки). Оперение стрел это не только дешевые понты, но и качественное улучшение аэродинамических свойств при полете, поэтому не забудьте украсить конец вашей самодельной стрелы 3 перьями, расположенными на одинаковом расстоянии друг от друга.

Наконечник лучше всего сделать железным, однако при отсутствии подручных инструментов можно заточить камень, после чего вставить его в паз на переднем конце стрелы. Похожий паз делаем на конце стрелы, для фиксации в нем тетивы при выстреле.

Хорошие стрелы получаются из камыша или выстругиваются из досок от ящика из под фруктов. В таких ящиках применяют легкую древесину и она прекрасно подходит для изготовления стрел. Стабилизатор на самодельных стрелах изготавливается из пластиковой бутылки. Достаточно сделать надрез и вставить оперение на клею в этот надрез. Наконечники могут быть сделаны из шестигранника восьмерки, стальной трубки толщиной стенок 2-3 мм одеты на древко одним концом и сплющенные с другого. Если на птицу, то на месте из консервной банки вырезается ножницами сектор и сворачивается фунтик. Стрелы делают либо из сухого камыша с наконечниками из банок, если найдете. Кстати, к таким стрелам и перья не нужны. Они и так летят неплохо. Также их можно сделать из прутиков. Если есть время их высушить. Либо из найденных по берегам рек досок, это лучше всего. Перья привязывают нитками, не приклеивая. Причем концы перьев не выбрасываю, а на птичьи стрелы привязываю прямо так нерезанные.

Прорезь под тетиву на стрелах прожигают с помощью раскаленной проволоки. Прорезь получается ровная, крепкая и гладкая. Не режет тетиву. Иногда пользовался наконечниками с хвостовиком. Отверстие под хвостовик так-же прожигают проволокой, а наконечник вклеивают с помощью еловой смолы. Сосновая смола мягкая, ею можно что нибудь пропитывать чтобы воду не питала. Еловая смола твердая и крепкая когда застынет. Собирается так: находите потек еловой смолы и поджигаете его, когда она начинает течь, вы ее собираете.

Теперь у вас появилось оружие, но не стоит возлагать на него слишком больших надежд, скорее всего максимальная прицельная дальность вашего лука составит от 15 до 30 метров, но не найдейтесь легко попасть даже с 15 метров, без упорных и длительных тренировок вам этого, к сожалению, не удастся, ведь даже в средние века, когда исскуство срельбы из лука было очень развито, подготовка лучника занимала около 10 лет.

Заготовка: спилить предполагаемую заготовку зимой, в мороз (ок. 10-15 град).

Заготовка не должна иметь крупных сучков (наростов, механических и термических повреждений.

Длина заготовки=длина лука + 30 см (по 15 см с каждой стороны на трещины при сушке, возникновение которых не исключается).

С полученного "бревна" кору НЕ СНИМАТЬ!

Торцы заготовки покрыть масляной краской. Высыхание древесины должно проходить равномерно, во избежание появления внутренних дефектов материала. Если этого не сделать, то лук долго не прослужит.

Обработанную заготовку сушить в вертикальном положении при комнатной температуре. Воздух не должен быть слишком сухим, иначе дерево пересохнет и труд пропадет даром. Время сушки 2-5 месяцев, в зависимости от условий.

Совет: присмотрите себе заготовку до зимы, если не хотите несколько часов лазить по сугробам.
Первичная обработка

Полученная заготовка представляет собой бревно (рис.1).

Как этого добиться? Есть несколько вариантов, каждый из которых вполне историчен.

Обработка топором

С помощью пилы

Путем расщепления при помощи клиньев (из более твердого дерева).

После получения необходимой нам доски, необходимо её разметить.

Визуально проверьте её на наличие косослоя и иных дефектов. В соответствии с результатами осмотра внесите коррективы в толщину лука в месте дефекта материала (увеличьте ее).

На рисунке 3 показана схема разметки.

Обратите внимание на то, что кору с заготовки мы не сняли. Не повредите внешнюю часть вашего будущего лука!

После отделения лука начните формирование его фронтального профиля (рис.4).

Сечение вашего лука будет зависеть от толщины бревна, которое вы заготовили. Оно может варьироваться от чечевичного до почти прямоугольного.

рис.5 (сечения луков)

Обработка лука паром (завершающая стадия)

На данном этапе формируется изгиб лука. Некоторые производители прибегают к вымачиванию заготовки в различных настоях и растворах. Обработанное водяным паром дерево обладает всеми необходимыми нам свойствами.

Для чего, собственно, отпаривать лук?

Назову несколько причин, чтобы осознавать производственный процесс:

В случае пересыхания древесины в процессе сушки (поэтому лук до отпаривания сгибать не рекомендуется).

В случае, когда ваша первичная заготовка не была прямой (что не редкость, и чего не стоит бояться. Фронтальному профилю вашего оружия вовсе не обязательно быть прямым. На эффективность стрельбы это никак не повлияет, разве что другому человеку будет неудобно пользоваться вашим оружием. Главное – удобно вам!)

Если вы делаете относительно короткое оружие (славянский вариант 1 - 1.3 м).
Если вы намерены изготовить лук с обратным выгибом.
В случае, когда вы изготавливаете "легкий" (например – игровой) лук.
С целью придания эстетического вида.

В начале этапа ваша заготовка представляет следующее

Отпариваются следующие части (показано белым).

После распаривания плеч лук заневоливается в специальный, заранее заготовленный именно для этого лука стапель.

В таком стапеле лук сохнет до 1 недели. После этого он вынимается из стапеля, оформляются концы лука для последующего надевания тетивы (готовится место под роговые/костяные наконечники или просто вырезается "ступенька" под петлю тетивы).

Заметьте, что кору со "спины" лука мы не снимали! При отпаривании и заневоливании в стапеле часть коры отслоится от спинки лука. Отделите её ногтем или деревянным ножом. ВНИМАНИЕ! Не повредите волокна на спинке лука!Если часть коры останется, не огорчайтесь, аккуратно зашлифуйте её шкуркой до гладкого состояния и ваш лук приобретет достойный внешний вид.

Лук почти готов. Для долговечности службы лука его необходимо защитить от пересыхания или влаги. Если вы придерживаетесь историко-реконструктивного направления в своей работе, то рекомендую пропитать лук горячим воском или расплавленным жиром (не перестарайтесь! Пропитка должна быть не более 3 мм в глубину, иначе лук потеряет в упругости), в противном случае можете воспользоваться лаком, современными красками или мастиками.

Сшейте для лука чехол, чтобы не повредить его при транспортировке и хранении.

Хранить лук в помещении с комнатной температурой и умеренной влажностью в вертикальном положении.

Стреляйте из вашего лука хотя бы раз в месяц, чтобы он не "отвык" от стрельбы.

Относитесь к вашему луку бережно, и он ответит вам верной и долгой службой!

Как изготовить заготовку для стрелы в домашних условиях

Дефицит информации по историческому стрелковому (метательному) вооружению приводит к тому, что соревнования лучников на различных турнирах превращаются в комедию, достойную прайм-тайма на ведущих телеканалах. Вооруженные гибридами рогатки и удочки или изделиями из автомобильных рессор, которые впору этими же автомобилями и натягивать, мастера меткого выстрела стараются поразить полметровую мишень с умопомрачительного расстояния в 20-25 шагов (15-18 метров). Как правило это им не удается. По крайней мере с первого выстрела. Предположение, что с подобным вооружением английские лучники могли отправить на тот свет тысячи французов в битвах при Креси, Пуатье и Азенкуре вызывает глумливое хихиканье даже у неопытного человека. Конечно, для достижения приемлемой стрельбы необходима практика. Однако одной практики недостаточно. Нужна достоверная информация о методах правильной и точной стрельбы из исторического лука, а также технологиях изготовления луков и снаряжения. Поэтому мы готовим серию материалов, посвященную изготовлению исторического метательного оружия, стрел и другого снаряжения в надежде, что это отчасти снимет дефицит информации по этой тематике и вдохновит наших коллег, а также просто заинтересованных читателей на изготовление собственных луков, стрел и т.д., а также на поиски, исследования и обмен информацией по этой тематике. Первая из статей, предлагаемых вашему вниманию, посвящена изготовлению стрел.

Основная масса людей воспринемает стрелы как палку с перьями и наконечником. Это не совсем так. "Палка" имеет вполне определенную длину и форму, внешний вид и размеры оперения могут быть весьма разнообразны, а наконечники стрел имеют столько разновидностей, что и перечислить трудно. В этой статье мы попытаемся в популярной форме рассказать как для начала сделать в домашних условиях не вдаваясь в хитрые технические подробности ту самую "палку" которая будет не только грамотно летать, но и еще и попадать в цель повинуясь вашему умению. Итак, приступаем к первой стадии изготовления нашей стрелы: поиску материала для древка (теперь так будет называться "палка"). Для начала выбросите из головы то, что можно сходить в лес и нарезать молодых побегов орешника или другого кустарника. Все гораздо сложнее. Минимум что мы можем вам предложить это прогуляться по магазинам стройматериалов и в них найти изделие именуемое штапиком (деревянные рейки прямоугольного сечения), ну а максимум готовтесь к небольшой разминке в виде покупки и дальнейшей обработки доски. Теперь о сокровенном, о сорте дерева, которое мы будем использовать. Существует весьма богатый выбор в сортах дерева для изготовления стрел. Каждый сорт обладает своими плюсами и минусами при выборе. Основные сорта которые идут на стрелы: дуб, ясень, бук, вяз, береза, сосна и этот список можно продолжать дальше. Одни сорта имеют хорошую прочность, но являются жесткими и тяжелыми, другие хрупкие, легкие и пластичные. Ну и пожалуй один из наиболее важных факторов в этом списке это доступность и цена данных пород древесины. В нашем случае мы возьмем сосну, как наиболее часто встречающуюся в наших краях (Москва), а также самую дешевую. Данный тип дерева удовлетворяет нашим потребностям. Сосна является достаточно легким и прочным деревом. Ее изобилие в продаже и в "свободном" состоянии (на стройках, дачах и в лесах) позволяют осуществлять достаточно придирчивый выбор. Критерии при выборе доски или штапика для нашей заготовки таковы:

Она должна быть выдержанной. Не сухой, как плохо вяленая рыба, а именно выдержанной. Если дерево было просто высушено оно более чувствительно к влаге (при дальнейшем использовании, его может "повести").

Толщина (должна быть не менее 2 см. для доски и 1,5см. для штапика, кстати говоря, толще брать не имеет смысла так как в этом случае "запас карман тянуть будет" в плане обработки).

Текстура (материал под заготовку не должен иметь сучков, волокна должны идти параллельно вдоль длины заготовки).

Шаг 1. Возмите доску или штапик и отмерьте наши 76 см. Отпилите. Если у вас доска, то с помощью рубанка уточите ее до толщины 1-1.5 см. Далее разметьте доску по ширине на части по размерам полученым в результате обточки так, что бы получились части квадратного сечения (тот же штапик). Распилите. Если все проделано правильно, то у вас должен получиться ровный исходный материал такой, как если бы вы купили его в магазине. Кстати говоря, нет ни чего страшного, если он получился чуть кривоватым, это поправимо.

Шаг 3. Повторить все то, что и в шаге 2 с той лиш разницей, что из шестиугольника надо сделать восьмиугольник, приложив максимум внимания и аккуратности. Далее, возмите небольшей кусок наждачной бумаги и обернув им то, что теперь можно назвать заготовкой под стрелу и зажав ее в руке с помощью возвратно-поступательных движений придать круглое сечение. Как только получили древко стрелы круглого сечения и гладкий на ощупь можно считать работу законченой.

Изготовление оперения для стрелы

Для оперения стрелы могут использоваться перья самых разных птиц. Гусиные, индюшачьи, перья индоутки, тетеревиные, глухариные и т.п. Важно, чтобы перо было достаточно прочное, длинное (ок.10 см.) и имело ширину не менее 3 см. В европейских луках для стрел использовались маховые перья левого и правого крыла (на Востоке использовалось и хвостовые перья). Принципиальной разницы между перьями правого и левого крыла не существует. Однако важно, чтобы на одной стреле стояли перья с одного крыла (т.е. только с правого или только с левого крыла). Гусиные перья удовлетворяют всем нашим требованиям (длинные, жесткие и достаточно широкие). Вообще, выбор перьев для стрелы во многом зависит от того, что легче раздобыть в том или ином регионе.

Вам понадобятся: острый нож, клей ("Супер Момент",ПВА и т.п.), нитки и игла.

В нашем случае оперение будет состоять из трех перьев, стоящих под углом 120 градусов друг к другу. Ведущее перо (одно из трех) должно стоять параллельно слоям дерева на древке, таким образом, чтобы пропил под тетиву (перпендикулярный ведущему перу) впоследствии расположился перпендикулярно слоям (это делается для того, чтобы нагрузки, возникающие при выстреле, распределялись по всему древку, а не приходились на отдельный слой древесины).

Посмотрите на перо. У него есть стержень. С одной из сторон пера имеется явно выраженный желоб по центру стержня. Положите перо перед собой желобом вверх. Далее, используя нож, осторожно разрежьте перо вдоль по этому желобу.

Вставим нить в иглу, но не завязываем узел, а пришивать будем "в одну нить". Далее привязываем один конец нити к любому перу у основания, там, где кончается перемотка. Начинаем пришивать перья по всей длине с шагом около 1 см. но так чтобы по возможности не нарушать текстуру пера (не переламывать ворсинки). Имейте в виду, что под термином "пришивание оперения" имеется ввиду процесс примотки оперения, путем пропускания иголки с ниткой через ворс пера у стержня.

Вследствие своего строения ворс махового пера загибается по краю. Так вот, найдите то место, где начинается этот загиб - это будет максимальной высотой вашего пера. Исходя из этого, придавайте форму вашему оперению. Существует масса разновидностей форм оперения, однако в рамках данной статьи

нет возможности их подробно рассмотреть. Мы рекомендуем для начала ограничиться простой конической формой пера, расширяющейся в направлении от наконечника к пятке стрелы наподобие ракетных стабилизаторов. Вы все сделали правильно и вам нравится. Это замечательно, но если нет - не расстраивайтесь, все придет с опытом. Теперь сделайте пропил в "пятке"стрелы (так называется то место, где стрела вкладывается в тетиву), сначала слегка пилкой по металлу, а далее надфилем прямоугольного профиля. Пропил должен идти перпендикулярно ведущему перу (см. выше).Глубина пропила должна быть в пределах 8-10мм. и ширина 2.5-3 мм. Рекомендуем закруглить дно пропила (сточить углы и заусенцы) для того, чтобы снизить риск расщепления стрелы.

Как сделать пропил в пятке стрелы

Изготовить пропил указанной формы можно следующим образом:

Просверлить отверстие диаметром равным диаметру тетивы на расстоянии 1 - 2 см от пятки стрелы.
Тонкой ножовкой пропилить разрез от пятки до отверстия.
Надфилем придать пропилу необходимую форму.

Вам понадобится

• деревянная заготовка (орешник, сосна, дуб, ясень и т.д.);
• прочная нить (шнур);
• рубанок;
• напильник;
• наждачная бумага;
• изоляционная лента;
• медная проволока;
• полоска жести;
• птичьи перья.

Инструкция

Заготовку для лука лучше спилить в зимнее время. Желательно даже выбрать морозный день, а чтобы не искать подходящее дерево, дрожа от холода, можно присмотреть его заранее, . Критерии выбора заготовки следующие: на ней не должно быть наростов и крупных сучков, механических повреждений. Заготовка должна быть длиннее будущего лука на 30 см. Ее не надо сразу обрабатывать, снимать кору.

Торцы заготовки нужно покрыть масляной краской. Во избежание внутренних дефектов следите, чтобы просыхала равномерно. Эффективнее всего сушить ее вертикально при комнатной температуре. Требуется достаточно длительное время, но через 2 месяца основа должна полностью высохнуть.

Теперь можно приступать непосредственно к процессу создания лука. С помощью топора и острого ножа нужно придать нужное сечение (чечевичное или прямоугольное, в зависимости от толщины заготовки) луку по всей длине. Предварительно можно вымочить заготовку в специальных настоях и отварах, чтобы легче придать луку нужную форму. Однако и обработанное просто водяным паром дерево обретет нужные гибкость и податливость. Плечи лука приобретут податливость и легко примут нужную форму, если предварительно отпарить их (лучше отпаривать оба плеча одновременно).

Затем лук нужно поместить в изогнутый стапель. Таким образом, при высыхании лук примет нужную форму. Этот процесс высыхания будет длиться около недели, после чего лук вынимается, а его концы оформляются таким образом, чтобы на них было удобно укрепить тетиву.

Кора должна отделиться от основы лука при отпаривании. При необходимости, отделите ее деревянным ножом, стараясь не повредить волокна древесины. Чтобы защитить изделие от негативных воздействий окружающей среды, пропитайте его воском или расплавленным жиром.

Тетиву стоит надевать на лук непосредственно перед его использованием и снимать сразу после. Для лучшей сохранности лука храните его в специальном , сохраняя вертикальное его положение, при комнатной температуре.

Теперь осталось сделать стрелы. Для их изготовления лучше использовать сосновые доски. Древесная основа должна быть выдержанной, толщиной не менее 2 см. Следите, чтобы на заготовке не было сучков, повреждений. Приготовьте все необходимые инструменты: напильник, рубанок, пилу и наждачную бумагу. Длина стрелы зависит от силы натяжения лука и физических данных . Обычно она равна 70-80 см. На доске отмерьте необходимую длину и отпилите заготовку. С помощью рубанка доведите толщину заготовки до 1,5 см. По ширине доску нужно разметить на части квадратного сечения и распилить ее вдоль. Напильником придать заготовке шестиугольную форму и наждачной бумагой закруглить сечение.

Для оперения вам понадобятся три вороньих пера. Их надо разрезать вдоль, по желобку и обрезать стержень до начала ворса. Ножницами с кончика пера срезается ворс около 0,5 см. Перья устанавливаются на древке стрелы под углом 120 градусов друг к другу. Их нужно закрепить ниткой, располагая ее виток к витку.

Наконечник изготавливается из металлической пластинки треугольной формы. Для этого в передней части древка нужно сделать выемку для хвостовика и вставить туда наконечник хвостовой частью в выемку. Закрепить толстой капроновой нитью виток к витку.

Еще один способ изготовления лука подразумевает использование большого прута. При выборе прута ищите сухую палку без трещин. Хорошо подойдут лиственные деревья, а именно дуб, тис, тик, белая акация. Длина прута должна быть около 1,8 м. Хорошая основа для лука не должна иметь сучков, веток, повреждений. Она должна быть гибкой. Молодые, зеленые прутья использовать не рекомендуется, они менее надежны и прочны, как сухие.

Не менее важно правильно выбрать тетиву. Подходящим материалом будут сыромятная кожа, тонкий нейлоновый шнурок, веревка из конопли, леска, обычный шпагат. Перед тем, как натянуть тетиву, нужно с обеих сторон сделать безопасные узлы. Тетива должна быть короче лука, чтобы она была плотно натянута.

Чтобы вытянуть лук, нужно повесить его верх ногами. Проверьте изгиб, медленно потянув вниз и поправляя неровности, если это необходимо. Тетива должна быть натянута на расстояние, равное промежутку между полностью вытянутой рукой и челюстью.

Теперь можно приступить к изготовлению стрел. В качестве основы нужно взять прямые, сухие ветки. Длина стрелы должна быть как минимум в два раза меньше длины лука. В качестве стрел подойдут и зеленые ветки, но нужно будет подождать, когда они подсохнут. Хорошим вариантом будут ветки золотарника, который можно найти на полях. Чтобы придать стрелам форму, очистите ветку, пока она не станет абсолютно гладкой. На одном конце стрелы сделайте вырезы, которыми она будет цепляться за тетиву. Заострить кончик стрелы можно ножом, а затем нужно слегка обжечь ее на теплых углях (это придаст стреле жесткость).

При желании и возможности сделайте наконечники для стрел из металла, камня или стекла. Чтобы укрепить наконечник, расщепите кончик стрелы, дополнительно можно закрепить его веревкой.

Оперения для стрел делать необязательно, но оно поспособствует стабильному полету. Перья приклеиваются к задней сторон стрелы. Другой способ закрепления оперения – расщепить заднюю часть стрелы и вставить в паз оперение, закрепив его плотно обернутой ниткой.

Лыжи: куски лыж для изготовления плеч лука;

Пиломатериалы - для изготовления рукоятки. Нужен или большой брус (минимум 8х8х50), или небольшие бруски;

Пара болтов, шайб, гаек-«барашков» - чтобы прикрепить плечи лука к рукоятке;

Нейлоновая нить (или любая мало растягиваемая струна) - для тетивы.

Инструменты:

• Струбцины;

  Ручная дрель с набором сверл;

  Стамеска, молоток;

  Рашпиль по дереву или напильник;

  Наждачная бумага различной зернистости;

Ниже перечисленные инструменты не являются необходимыми, но помогут значительно облегчить процесс, в случае изготовления более сложной рукоятки для лука.

Настольная пила;

Сверлильный станок;

Ленточная пила;

Рубанок;

Ленточная / дисковая шлифмашинка.

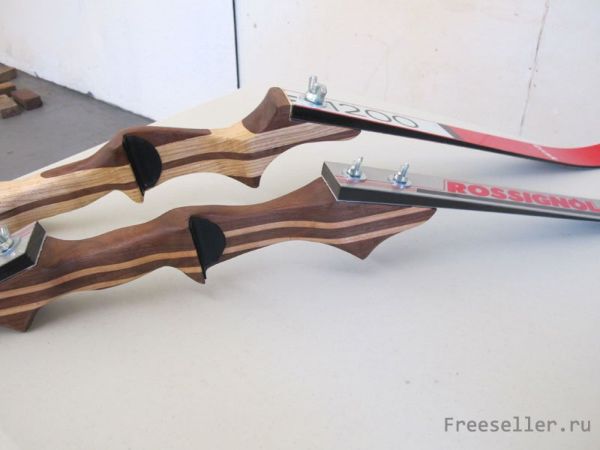

Изготовление лука из лыж

Дизайн рукоятки лука

Оригиналы рукояти в реальном размере:

http://www.instructables.com/id/Make-a-takedown-bow-from-skis/
