Как сделать арбалет
Дальнобойное оружие метательного типа зачастую не облагается запретами и регуляторными документами. Однако «дикие» банки и бутылки не единственная возможная мишень для охоты.
Поэтому, давайте рассмотрим, как сделать арбалет в домашних условиях.
Пошаговая инструкция как сделать арбалет
Между огнестрельным и метательным, между рогаткой и снайперкой ‒ находится перевернутый лук ‒ изящное орудие ведения дальнего боя в пределах 250 метров. Пробивная способность пребывает в пределах допустимого конституцией Российской Федерации (рисунок 1).
Закон не рассматривает данный вид охотничьего инструмента, как холодное, либо же огнестрельное. Единственное ограничение звучит следующим образом: арбалет из подручных материалов не должен иметь силу натяжения плеч больше 43 килограммов. После преодоления этой отметки, мастера с высокой вероятностью ждет встреча с нарядом блюстителей закона. Учтите этот момент перед тем, как сделать арбалет своими руками.
В целом, это сравнительно точное, надежное, дешевое в производстве и ввиду специфики конструкции ‒ абсолютно тихое орудие. Отличный инструмент для тихой охоты или же отстаиванию земельных прав. Исторически, корнями это изобретение восходит к V веку до нашей эры. Вопреки распространенному мнению, оно не заменяло лук, а дополняло существующие тактические решения. Обучиться стрельбе из девайса просто: достаточно хотя бы раз взять его в руки. Похож на ружье со спусковым крючком ‒ взводите и стреляете. Правда, потом следует натянуть веревку по новой, и вложить болт в ложе, но это исключительно практика.
Современные модели обладают следующими механизмами взведения тетивы в боевое положение:
- Ручной: вы в штатном режиме, без применения механических приспособлений вставляете ногу в специальную педаль, расположенную перед стрелковой дугой (или становитесь обеими ногами на дугу, уперев её в землю) и натягиваете тетиву до упора, продевая её через фиксирующий механизм.
- Механический: в самострел встроена конструкция из шестерни и зубчатого стержня (помпового заряжателя, авто-перезарядки и т.д.), которая натягивает тетиву вместо стрелка. Правда все еще нужно применять силу и вращать/крутить/двигать рычаги/рукоятки, но уже в меньшей степени.
- Диковинный-архаический: переламывающаяся, вращающаяся или откидная вертикальная рама. Облегченный процесс установления тетивы.
Оба подвида ‒ и ручной, и механический, ‒ можно реализовать своими руками, но ради простоты повествования мы упустим сложности второго метода и поговорим о первом.
Схема арбалета из дерева известна, хорошо изучена и поддается модернизации. Учитывая специфику простоты конструкции, самострел облюбовали ремесленники и мастера по рукоделью. Чертеж арбалета своими руками не предполагает значительных технических наворотов. Следовательно, его изготовление не требует узкопрофильной квалификации или специфических инструментов. Главное ‒ правильный подбор материалов, выверенная обработка деталей и последовательная сборка всей конструкции.
Если вы задавались вопросом «как легко сделать арбалет?», отвечаем: это сравнительно простой, но кропотливый процесс. Если вам знаком процесс домашнего ремонта, монтажа антресолей или починки ванны ‒ вспомните этот опыт. Ниже мы приведем инструкции, как сделать самый простой арбалет в домашних условиях.
Особенности устройства и основные детали
Из чего же состоит этот стрелковый аппарат? В классической вариации основных компонентов три, далее идут решения с наращиванием сложности (приклады, рукоятки, составные части, планки Пикатинни и т.д.). Наша инструкция, как сделать арбалет, не предполагает установки оптических прицелов или иных технических наворотов (рисунок 2).
Главной деталью, концентрирующей энергию для стрельбы, является дуга. Благодаря натяжению по ней веревки, она может передать кинетическую энергию в снаряд. Вокруг этой «капризной леди» и крутится вся конструкция. Основными материалами для ее изготовления являются металл и древесина, но существуют и более экзотические решения, вроде стеклоарматуры или лопастей ножей для масла. Требование к дуге ‒ гибкость, жесткость и пластичность. Так, например, твердая стальная рама не подойдет в качестве лука, в то время как автомобильная рессора или кусочек пилы ‒ вполне.
Для изготовления рамы самострела из дерева, обратите внимание на такие породы, как орешник, береста, акация, ясень, тис или бобовник. Прежде чем вырезать раму, следует подержать полено в сухом, не пыльном месте примерно с месяц-два. Свежее полено не обладает требуемыми качествами, чтобы пройти процедуру обработки.
Как сделать ложе для арбалета? Подберите прочную породу дерева, те же тис, бук, ясень или дуб. Хорошо проявят себя орешник и хвойные породы. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.

Главный контролер механизма ‒ спусковой блок. Именно он удерживает тетиву до нажатия на рычаг. Взводной механизм арбалета выполняется цельным блоком из металла, реже ‒ это выточка внутри ложа с цилиндрическим стержнем-подталкивателем.
Перечисленные способы не являются конечным решением. Несмотря на то, что самострел ‒ конструкция однозарядная, существуют методы обхода. Самый распространенный способ ‒ сделать многозарядный арбалет путем изготовления специального магазина для хранения и подачи снарядов.
Разновидности арбалетов
Рассмотрим базовые комплектации (рисунок 3).

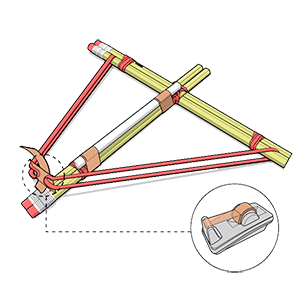

Простейшие: материал: дерево; целевое применение: историческая реконструкция, развлекательные стрельбы; время на изготовление: сборка ‒ 1 день, подготовка ‒ от 30 дней. Простота замены: просто, одно полено; количество снарядов за раз: 1; износостойкость: высокая; сложность ремонта: средняя; тетива: конопля, лён, волос, жилы.
Чтобы сделать деревянный арбалет, понадобится топор, острый крепкий нож и смекалка. А еще месяц времени на сушку дерева и его обработку. Сделать стрелы для арбалета значительно проще ‒ выточите из дерева ровный цилиндр с диаметром сечения 0.5-0.7 мм. Грубо говоря, ‒ не толще указательного пальца. Их правильное название ‒ болты. Это короткие, заостренные снаряды с малой массой. Визуально похожи на обычные стрелы для лука, но имеют другую геометрию. Оперение для них следует изготовить из жесткого пластика или же выточить из дерева и посадить на столярный клей.

Композитные: материал: металл; целевое применение: охота, показуха, агрессивное отстаивание территории, боевые стрельбы; время на изготовление: сборка ‒ 2 дня, подготовка ‒ до 7 дней; простота замены: сложно, необходима специфическая часть. Количество снарядов за раз: 1, возможность установки дополнительного магазина; износостойкость: высокая; сложность ремонта: легкая (зависит от конструкции); тетива: стальной трос толщиной от 0.1 мм до 0.3 мм, высокопрочные канаты.
Для городских регионов с высокими показателями свободных деталей в обиходе ‒ хорошее решение. Ножи, пилы, рессоры, стальные арматуры ‒ полное изобилие деталей. Для индустриальных районов подразумевается также доработка на станке за счёт смекалки. Из инструментов очень пригодиться ножовка, надфиль, бормашина, полировочный круг, режущий круг (болгарка).
Реализовать блочный арбалет своими руками реально: просто найдите в продмаге блоки и веревку для добротной тетивы. Сам принцип построения схож с таковым у деревянного собрата, ключевое отличие ‒ плечи не пластичные, а обладают повышенной прочностью. Ударная сила запасена в пружинных механизмах, реже ‒ в самой раме. Составные модели лучше заказывать, их изготовление требует высокой квалификации.
В схожую категорию входит и арбалет для подводной охоты, изготавливаемый больше по принципу рогатки. В такой конструкции энергия запасается на эластичных элементах (пружины, резиновые шнуры), без плеч стрелковой дуги. Следующий подтип ‒ пистолетный. Вкратце, это меньший собрат блочного и классического, выполненный в форме пистолета. Дальность выстрела пистолетного типа невелика, но он выигрывает в компактности. При желании попробовать сделать оружие арбалет, лучше начать с меньших вариаций, изготовить малую прототипную модель, после чего уже переходить к более крупным конструкциям.
Выбор и подготовка материала
Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).
Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны. Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см. Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.
Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.
Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.
Следующий пункт ‒ из чего сделать тетиву для арбалета:
- Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
- Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
- Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
- Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать. Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
- Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.
Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.
Изготовление плеч и ложа
Допустим, у вас на руках есть все необходимое. Как сделать арбалет своими руками, в домашних условиях, пункт первый ‒ выточите плечи. Делаются они из цельного куска древесины, не раздельно. Заготовка не должна иметь дефектов, сучковатости и т.д. Внутренняя часть дуги должна иметь полукруглый рельеф, схожий с буквой D, внешняя ‒ плоский.

Изначально плечи высекаются, как слегка загнутая дощечка, после чего поддаются обработке и сгибаются уже при сборке. Форма ‒ ромбовидная, скашивание к концам дуги, угол скоса ‒ небольшой. Присмотритесь к годичным кольцам на бревне: желательно, чтобы вся конструкция плеч была на одном и том же слое. Чтобы сделать мощный арбалет для охоты, используйте более упругую древесину. В целом, запаса прочности и ТТХ должно хватить на дичь среднего размера (рисунок 6).
Закрепляются плечи двумя способами:
- Первый ‒ обмотка. Исполняется как просверливанием ложа, так и проделыванием в нем высечки с последующей намоткой веревки на зафиксированный кусок дерева. Главный пункт ‒ плечи не просверливаются, сохраняя свою структуру. Но это трудоемкий процесс, требующий затрат времени на тугую обмотку. Для надежной фиксации рекомендуется использовать продевание каната через кольцо, прижимающее раму на середине.
- Второй ‒ фиксация. Для деревянных реализуется по-хитрому: в торце бруска проделывается коническая выточка с углом наклона стен в районе 80-85 градусов, шириной с плечи. В эту выточку втискивается рама, после чего дожимается обмоткой. Реализация обмотки выглядит следующим образом: в нижней части полена делается другая выточка, прямоугольная. Берется брус дерева толщиной 5-10 см, на нем фиксируется веревка для обмотки, после чего этот якорь следует дотянуть до выточки и вбить туда. Приматывать брус следует на 5 см раньше самой выточки, чтобы иметь возможность зафиксировать плечи его натяжением.
Стальные плечи спокойно фиксируются как перечисленными способами, так и обыкновенными болтами (рисунок 7). Как сделать арбалетную стрелу в домашних условиях?
Вариантов исполнения три:
- Самый простой ‒ наличие циркулярной пилы, дрели с широким соплом, и тисков. На циркулярке распускаете брус на небольшие брусики, толщиной не более 2 см. После этого обрабатываете рубанком до достижения первичной округлости. Далее фиксируете в сопле дрели заготовку и, запустив процесс вращения, проводите через закрепленный в тисках резец. Альтернатива сему непотребству ‒ токарный станок по дереву.
- Средний, расчёт на удачу и прямые деревяшки. Понадобится нож для вытачивания округлых форм. Альтернатива ‒ обработка распиленных на циркулярке маленьких брусьев.
- Сложный ‒ заточить ровную ветку.

Для оперения в задней части болта проделайте тонкую, ровную прорезь ножовкой. Найдите широкую пластиковую крышку (пластиковое ведро для краски, ровный лист пластика из магазина) и вырежьте лопасти для болта. Закрепить их можно, также проделав отверстия вместо распилки всей детали. Размеры спускового курка для арбалета разные, в основном следует опираться на монолитные типы рычагов. Изготовить их можно как из металла, так и из жесткой и толстой проволоки.
Монтаж спускового механизма
Осталась последняя часть: пусковой механизм (рисунок 8).
Всего вариаций, как сделать спусковой механизм для арбалета в домашних условиях, три:
- Дедовский, деревянный: от торца ложи отмеряют некоторое количество сантиметров (зависит от возможностей тетивы) и, поставив засечку, делают углубление прямоугольной формы в полмиллиметра. Рекомендуется брать расстояние в 15-20 см от плеч натяжения. Следом сверлят отверстие в центре углубления. После этого у основания ложа со стороны дуги следует закрепить плоскую дощечку, в аккурат прилегающую к ранее просверленному отверстию, но снизу. В дощечке закрепляется цилиндр по диаметру схожий с отверстием. Дальше дело техники: тетива опускается в канавку, её подталкивает стержнем снизу, после чего она отправляет болт в полет. Такой взводной механизм для арбалета хорошо подходит для домашнего изготовления в свободное время на выходных.
- Изощренный, алюминиевый: реализуем только при наличии под рукой инструментов для работы по металлу: шлифстанок, резцы, токарный аппарат, напильники. Требует создания специальной детали. Устройство спускового механизма арбалета выглядит следующим образом: небольшой алюминиевый диск, с отверстием по центру и двумя выточками. Его форма видоизменена, на верхней части под углом 90 градусов проделан пилообразный зуб с ровной выточкой посредине. Параллельно ему, в нижней части проделан вырез под аналогичный зубчик, но без канавки. Механизм принимает нагрузку, не давая тетиве спрыснуть, упираясь в спусковой крючок. Для выстрела хватит одного нажатия, после чего рычаг запирающей детали выскочит из паза, блокиратор провернется по своей оси и отпустит тетиву.
- Искусные, механические: больше одной детали за раз. Сложные конструкции с передачей усилия. В упрощенном варианте представляют собой следующий трюк: в спусковой крючок арбалета упирается деталь-посредник, которая в свою очередь блокирует поползновения удерживающей тетиву части. Советуем заранее продумать чертеж, прежде чем реализовать этот вариант.

Если вы замахнулись на мощность, то наверняка задумались о пружинах. Пружинный арбалет требует хорошо отлаженного взводного механизма, способного выдержать большие нагрузки, нежели деревянный. Для него потребуется сборка пускового блока из металла с рычажной передачей усилия.
Сборка арбалета
Когда на руках все детали, осталось только собрать самодельный арбалет воедино. Учтите, если вы хотите сделать приклад для арбалета, то начните делать это на этапе формирования заготовки.
Начните с создания ложа, обработайте бруском поверхность для ровности. Проделайте канал длиною от 15 до 25 см, на его конце сформируйте выточку под пусковой механизм и просверлите брус в этом месте насквозь. Пропиливать канал можно как ручной пилой, так и специальным резцом, в конце обработав канавку напильником для гладкости.
Далее, в лицевой части ложа делается выточка под плечи, с последующей выточкой на нижней части. Вторая выточка должна располагаться раньше, нежели отверстие в канавке, на 5 см. Как сделать спусковой курок для арбалета ‒ возьмите дощечку с толщиной 4-5 см, просверлите в ней отверстия по принципу «плюса» (+).
Вертикальное отверстие должно соответствовать по диаметру отверстию посреди канавки. После этого вставьте в доску цилиндр, просверлите, закрепите. Спусковую скобу можно закрепить, подвязав к блокировочному бруску. В отдельных случаях используйте резинку для фиксации скобы. Тетива натягивается в самую последнюю очередь.
Под конец у вас должен получиться хороший стреляющий арбалет, постарайтесь использовать его на славу.
Мастер класс по изготовлению этого оружия приведен в видео.
Сейчас стало модным охотиться с луком и арбалетом. Хотя в нашей стране это запрещено, но всё же можно стрелять по мишеням, практикуясь в этом нелёгком деле. Можно сделать арбалет своими руками в домашних условиях для тренировок. Ведь хорошие модели от известных фирм стоят очень дорого. А может быть сделана "под себя". Стоит помнить о том, что если оружие будет с натягом более 20 кг, то оно считается холодным оружием. Поэтому при создании арбалета стоит учитывать этот важный нюанс.
Есть модели классические, они похожи на древние, а их конструкция простая. Также существуют современные арбалеты, их называют "блочными". Такое оружие имеет более сложную конструкцию из-за блоков и других новшеств, которые усиливают его мощность. Подобный арбалет в домашних условиях сделать будет намного сложнее, но описание этого процесса и чертежи, которые будут подробно изложены в статье, помогут вам в этом.
Арбалет имеет множество составных частей:
в некоторых современных моделях присутствуют блоки на концах лука.
спусковой механизм;
Из чего сделать арбалет
Главный материал, из которых делается арбалет, - это дерево. Из него изготавливают ложе и лук. Спусковой механизм в мощных образцах вытачивают из железа. А те, в которых сила натяжения меньше 20 кг, можно сделать из твёрдого дерева, оно вполне выдержит. Также для лука применяют пружинный металл и различные композиты.
Обычный арбалет из дерева
Для начала рассмотрим, как легко сделать арбалет своими руками, и начнём с простой его формы. Это стандартная конструкция древнего оружия, и его можно будет использовать не только для стрельбы, но и как эффектный предмет интерьера, повесив на стену.
Какое дерево использовать
Для создания арбалета нужно выбирать:
Все эти породы достаточно плотные, чтобы выдержать огромные нагрузки, которые будут влиять на лук и ложе арбалета.
Подготовка материала
Чтобы оружие стреляло долго и мощно, его материал должен быть правильно высушен в течение года. Срезав необходимый ствол или ветку, оба спила нужно обязательно закрасить. Для этого можно использовать любой клей, краску или лак. Если закрыть таким образом спилы, влага не сможет быстро выходить из заготовки, поэтому древесина будет сохнуть медленнее и равномернее. Так в материале не образуется внутренних трещин, и сделанный арбалет своими руками в домашних условиях будет служить очень долго.
После этого полено кладут в сухое место, где на него не будут падать солнечные лучи. Так оно должно пролежать год. По прошествии времени с заготовки снимают кору, так она сохнет ещё неделю. Затем полено распиливают пополам. Так оно лежит ещё неделю, только после этого можно приступать к созданию арбалета.
Инструменты для изготовления арбалета
Наждачная бумага разной зернистости.
Столярный резец.
Стамеска.
Делаем лук
На заготовке выбирают сторону, в которой годовые кольца дерева тоньше. Это северная сторона, волокна на ней плотнее, чем в остальных частях. Именно её и будем использовать, создавая арбалет своими руками в домашних условиях. Из этой части нужно делать лук.
Намечают середину, от неё в обе стороны откладывают примерно по два сантиметра, разметив часть, которая зажмётся в ложе арбалета. Это будет самым толстым местом лука. От него начинают срезать материал, продвигаясь постепенно к краям. Стружат заготовку постепенно с обеих сторон, при этом проверяют, пока она хоть немного не начнёт сгибаться.
После этого нужно взять крепкую верёвку, сделать на ее концах петли. Это будет пробная тетива. Она необходима для проверки натяга лука. Очень важно, чтобы его плечи сгибались равномерно. Надев импровизированную тетиву и натянув лук, можно увидеть, в каких местах снимать материал. Их отмечают, аккуратно срезают ножом. Так нужно продолжать до тех пор, пока изделие не станет гнуться равномерно с обеих сторон.
Обработка сучков
Очень часто на материале попадаются сучки: одни видны сразу, другие могут открыться в процессе обработки материала. Чем они опасны, так это тем, что из-за них могут образоваться сколы. Поэтому нужно обрабатывать такие места хорошо заточенным ножом. Если нет уверенности или опыта, лучше немного дольше повозиться и зашлифовать их наждачной бумагой. Также для этой цели можно использовать напильник.
Ложе
Когда лук готов, его откладывают и приступают к изготовлению ложа. Для начала выбирают, где будет жёлоб, по которому будет вылетать стрела, делают это место идеально ровным. Именно от него будет зависеть, насколько метко будет стрелять арбалет. Чтобы всё понять, лучше посмотреть чертеж арбалета. Как сделать его ложе, здесь подробно изображено. После этого вырезают жёлоб на необходимую длину. Обычно она составляет около 30 см. Затем делают углубление для лука и спускового механизма. Их удобно вырезать стамеской и столярным ножом.
Спусковой механизм
Как говорилось выше, его можно делать из плотного дерева или, если арбалет мощный, из металла. Самый - это так называемый "орех". Он состоит из цилиндра, где с одной стороны - зацеп для тетивы, а с другой - упор для курка. В мощных арбалетах спуск более усовершенствованный для более лёгкого нажатия на курок при нагрузке.
Мы подробно рассмотрели, Мастер-класс с чертежами, надеемся, поможет разобраться во всех тонкостях.
Это обычная средневековая модель. Теперь узнаем, как сделать такое же оружие, только современной модели.
Блочный арбалет
Такой аппарат сделать намного сложнее, для него понадобится намного больше инструментов, чем для обычного. Итак, создаём арбалет своими руками в домашних условиях из стеклопластика. Этот материал идеален для изготовления лука, потому что хлёсткий и при этом лёгкий. Его можно вырезать из цельного куска стеклопластика толщиной в 1 см или же сделать самому. Если не лень повозиться, то лучше изготовить самостоятельно.
Делаем стеклопластиковые плечи для арбалета
Нужно взять стеклоткань или кевлар и нарезать полосками. Их нужно от 30 до 40. Вообще, лучше всё пробовать опытным путём. Эти полоски проклеивают эпоксидной смолой так, чтобы всё при застывании стало монолитным. Также нужно подумать, как весь этот "бутерброд" уложить под пресс. Лучше всего использовать доски, между которыми поместить плечи, зажать всё струбцинами.
В должно быть меньше загустителя, чем обычно, в пределах от 8 до 10%. Всё застывает за 24 часа, но если в помещении холодно, время может увеличиться. Когда всё застыло, плечи дорабатывают, обрезая торчащие края ножом и шлифуя наждачной бумагой.
Теперь подробно разберём, как сделать арбалет своими руками в домашних условиях и какие дополнительные элементы его конструкции нужно изготовить.
Делаем фигурное ложе
Для этого нужно взять доску толщиной не менее 4 см. Разметить, где будет приклад, рукоять, спусковой механизм и крепления для плечей лука. В общем, всё согласно чертежам. После этого нужно высверлить все необходимые отверстия и вырезать.
Блоки
Их можно сделать из алюминия. Лучше, чтобы они были на подшипниках. Отлично подойдут средние части от колёсиков для роликовых коньков. Они достаточно прочны для выдерживания сильных нагрузок, к тому же их размер идеален. Оси под них нужны в 5 мм толщиной. Можно и их взять с роликов или сделать самостоятельно.
Крепления делают из листовой стали или подобного прочного материала. Ещё можно перед заливкой эпоксидной смолой плечей лука сделать их концы толще, для установки блоков, в таком случае крепления не понадобятся.
После этого на изготовленный арбалет своими руками в домашних условиях нужно установить спусковой механизм с курком и держателем стрелы. В общем, все части соединяются болтами, обязательно используются шайбочки. Они позволят более плотно всё скрутить, не повреждая материал.
В блочных арбалетах тетива длиннее и натягивается по-другому. Она словно перекрещивается, а при натяге эта система позволяет отдавать стреле в два раза больше энергии на полёт, чем в случае с обычным арбалетом с таким же луком.
В мощных блочных моделях тетивой является только он способен выдержать огромное резкое давление при выстреле. В арбалетах, чья мощь не более 40-50 кг, её можно сплести из капроновых нитей.
Делаем тетиву для арбалета
Описанным способом можно делать тетиву как для рекурсивного, так и для классического арбалета. Просто длина их будет разная из-за особенностей в конструкциях обеих моделей.
Берут доску длиной запланированной тетивы, вбивают два колышка, на которые по кругу наматывают Когда толщина этого длинного овала станет 5 мм, его обматывают, делая между витками промежуток в 2-3 мм. Возле колышков нужно оплетать без промежутков, ведь там будут петли для зацепа.
По поводу тетивы можно сказать и то, что если сделать её слишком толстой, то сила арбалета понижается. Однако тонкая может порваться. Так что в этом деле нужно выбрать промежуточную толщину. Лучше изучить подобные спортивные модели с таким же натягом и сделать тетиву их толщины. Когда это сделано, две половины соединяют и обматывают вместе. Опять-таки возле петель нужна особая тщательность. Затем обматывают середину, где тетива будет зацепляться и толкать стрелу. Это место также делают внимательно, ведь на него будет оказываться сила трения огромной мощности. Все обрезанные края нитей нужно промазать клеем. Это сделает их более плотными и монолитными.
В этой статье представлены чертежи и описание того, как сделать настоящий арбалет в домашних условиях. Это не так уж и сложно, особенно если делать деревянное оружие. Если же изделие производится для охоты с целью добиться огромной мощности, то следует выбирать блочную модель. Её конструкция немного сложнее, может понадобиться станок для изготовления некоторых деталей.
Данная статья будет посвящена такому метательному оружию как самодельный арбалет. Из последующих строк вы не узнаете как сделать арбалет самостоятельно, но почерпнете информацию о том какие самодельные арбалеты бывают и насколько хорошо они стреляют. Так же в рамках этой статьи мы коснемся вопроса о законности и целесообразности подобного хобби.
Материал будет носить критический характер и мы постараемся отговорить вас от такой сомнительно затеи как изготовление арбалета в домашних условиях. Давайте начнем, надеюсь вам будет интересно.
Арчери рынок России растет год от года. В стране появляется все больше и больше любителей бесшумной и точной стрельбы, а что для этого занятия может подойти лучше чем арбалет? Возможно блочный лук, но чтобы метко стрелять из лука нужны сноровка и некоторой опыт.
С арбалетом все несколько проще. Форм-фактор винтовки с плечевым упором, возможность установки оптики либо коллиматора делают стрельбу из данного вида оружия более привычной, а,следовательно, и более популярной среди потребителей.
В мире не так много брендов, которые выпускают качественные и надежные арбалеты. Можно насчитать с десяток фирм, и практически все эти производители представлены на нашем сайте. Но в общем и целом производители удовлетворяют спрос практически всех категорий потребителей. Цена на арбалет начинается от 5000 рублей, закономерен вопрос – кому и зачем в такой ситуации делать арбалет самостоятельно, если его можно просто купить в магазине.
Как правило, подобного рода поделками занимаются совсем молодые люди до 20 лет, либо умудренные опытом мужчины, которые увлекаются конструированием, и очень часто конструированием всего. Совсем редко, практически никогда, самодельный арбалет начинает делать человек, которому жаль денег на покупку.
На самом деле, не смотря на обманчивую простоту конструкции, сделать арбалет самостоятельно не так легко как кажется. Чаще всего самодельные арбалеты делают из луков, либо рессороподобных стальных пластин с блоками. В качестве тетивы «Кулибин» использует металлический трос. Стреляют такие громоздкие штуки плохо, весят много, попадают криво.
Если говрить о блоках для самодельного арбалета, то их, как правило, либо вытачивают самостоятельно, либо, в некоторых случаях, используют алюминиевые катушки от старых бабинных магнитофонов. Износ таких эксцентриков предельно высок и летят они даже от обычного выстрела, не говоря уже о холостом
Ложе самодельно арбалета может быть как стальным, так и из дерева. Тут все зависит от фантазии конкретного «Кулибина». В качестве спуска идут механизмы от старых ружей, либо все изготавливается самостоятельно на фрезеровочных станках. Популярна среди самоделкиных и такая игра, как изготовление блочного арбалета из рекурсивного.
В качестве ложки мёда скажем, что иногда получаются весьма эффектные штуковины, впечатляющих размеров и внушительной мощности. Основная проблема самодельных арбалетов – это точность попаданий, которая не идет ни в какое сравнение с брендовыми моделями. На различных форумах можно увидеть фотографии самодельных арбалетов с кратким описанием технических характеристик. И среди массы шлака можно встретить модели с силой натяжения в 40 кг. и дальностью стрельбы около 100 метров. Но вот в чем загвоздка – баллистика у самодельных арбалетов, как правило, никакая и попасть куда-то даже с 50-ти метров, не говоря уже о 100, практически не реально.
Чтобы вы понимали, брендовые модели перед выпуском в производство, тщательно тестируются и пристреливаются по мишеням различного типа, а все обнаруженные недостатки исправляются. Потом, уже модернизированный и лишенный недоработок с прошлого испытания, арбалет тестируется снова. И так далее, пока не достигается заявленная дальность и прицельная точность стрельбы. Надо ли говорить, что в случае с «самоделкиными» всего этого нет?
Еще один минус – это законность такого хобби. Если переборщить с усилением натяжения то можно получить внушительный административный штраф, при условии что изделие обнаружит у вас полиция. Впрочем, полиция обязана будет у вас изъять такую штуковину, даже если усиление натяжения не будет превышать 40 кг, потому что сертификатов на изделие у вас не будет.
Если вы хотите сделать арбалет самостоятельно, мы настоятельно рекомендуем вам хорошенько подумать, прежде чем приступить к работе. Деятельность эта, хоть и интересная, но трудозатратная, а результат совершенно непредсказуем. На выходе вы можете получить либо смертоносную базуку, либо пшик.
При этом помните, что данную деятельность законной назвать сложно. В лучшем случае изделие у вас изымут, в худшем вы за это еще и заплатите. Данное мнение – это сугубо личная точка зрения автора статьи и может не совпадать с вашей. На наш взгляд гораздо проще, разумней и удобней купить арбалет в интернет магазине.
В этом случае вы получите гарантированные результат, заявленные технические характеристики и полный пакет документов включая сертификаты, о том, что данная продукция оружием не является.
Не думаю, что когда мы решим делать арбалет, у нас под рукой будет весь инструмент, какой мы только захотим, и куча сырья. По этому сложно предсказать из чего будет изготовлен наш арбалет, по этому просто рассмотрим основные узлы, сделанные с минимальной сложностью. А так же по возможности откажемся от металлических деталей.
Для того чтобы представить общий вид того, что должно получится, приведу картинку с сайта www.daslife.ru.
Естественно, я не предлагаю делать все по размерам, просто принять во внимание общее устройство.
Одной из важнейших частей арбалета является дуга. Как не сложно догадаться, она оказывает решающее влияние на скорость стрелы, а следовательно и на боевую мощь арбалета. Изготовить дугу можно как из дерева, так и из метала. Деревянная дуга может быть как из цельного куска древесины, так и комбинированная.
Вариант с использованием одной породы дерева, является самым простым, но и самым маломощным. Для изготовления подходят почти любые породы дерева: ясень, клен, орешник, можжевельник, береза, дуб, тис, вяз, акация белая. Можно использовать как толстые ветви, так и стволы молодых деревьев. В идеале брать заготовку зимой когда нет сокодвижения, хуже всего естественно весной. Как не сложно догадаться заготовка с сучками, совершенно неподходящий вариант. В целом изготовление дуги во многом схоже с изготовлением лука и можно прочитать об этом в блоге Hobbit"а.
Изготовление составной дуги удовольствие не дешевое, ибо требуется оклейка дуги сухожилиями и роговыми пластинами. Скорее всего под рукой не будет ни того, ни другого, ни клея =)
Хотя мы и договорились использовать дерево, стоит отметить что из рессор советских легковых автомобилей получатся очень мощные дуги, и если есть возможность следует использовать именно их.
Крепление дуги к ложу обычно осуществляется к торцу арбалета при помощи веревок, через окно в 10-15 сантиметрах от дуги. На картинке приведены примеры крепления дуги, как видно могут применяться деревянные клинья, фиксирующие дугу.
Другим важным элементом, является спусковой механизм. Рассмотрим самый простой вариант - штыревой замок.
Тетива при возведении зацепляется за выступ, под ним располагается штырь (1), цилиндрической формы, упирающийся в тело спускового рычага (2).
Так же для того, чтобы стрела не покидала арбалет еще до выстрела, рекомендуется сделать небольшой прижим. Подобно тому, что изображен на фото.
Ложе для арбалета, углубление в котором находится стрела, пожалуй самая трудоемкая и требующая филигранной обработки часть арбалета. Если у нас нет обработанного на фрезерном станке металлического ложа(а у нас его нет), можно заменить его на тщательно отшкуренное деревянное. Не стоит забывать, что преимущество боевого арбалета над деревянным луком не только в силе стрельбы (хотя самодельный арбалет без роликов и системы блоков вряд ли превысит лук по этому показателю), но в первую очередь в удобстве конструкции и возможности вести прицельный огонь. Для этого необходимо, учитывая траекторию полета стрелы, отрегулировать ложе так, чтобы оно располагалась под углом. Среднее значение- 5, 6 градусов, но вы советуем вам определится с дистанцией, на которую вы будете посылать стрелы, и что называется «пристрелять» готовое изделие, после каждой серии выстрелов меняя угол ложа, пока ваш самодельный арбалет не начнет посылать стрелы точно в цель.
Ну и последний момент, это устройство натяжения тетивы. Так как сила натяжения дуги арбалета может превышать 100 кг, следует привести хотя-бы самое простое устройство для натягивания арбалета.
Ну и напоследок фото самодельного арбалета.
Изготовление тетивы для арбалета (взято с www.turmaster.com/)
Тетива во время выстрела получает значительное давление на растяжение и разрыв поэтому одним из условий, предъявляемых к ней, является ее способность выдерживать большое количество выстрелов, т.е. обладать долговечностью, «живучестью». Кроме того, тетива должна быть легкой и малорастяжимой.
Для изготовления тетивы применяются нити: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие нити синтетического волокна.
При этом необходимо иметь несложное приспособление.
Как видно из рисунка, оно состоит из деревянной планки, в которой с одной стороны имеется прорезь и передвигающийся стержень с резьбой, позволяющий устанавливать и закреплять его в различных местах, с другого конца планки на оси находится V-образная деталь из фанеры или дерева толщиной около 10 мм. На концах детали постоянно закреплены два стержня. V-образная деталь закрепляется в двух положениях. Первое положение показано на рисунке, во втором положении два стержня находятся на одной линии с подвижным стержнем.
В случае отсутствия такого или подобного приспособления обмотку тетивы можно производить между двумя гвоздями, вбитыми на необходимом расстоянии по длине тетивы. Обмотка нити производится круговым движением руки с равномерным натягиванием нити. Количество нитей зависит от силы лука
После того, как тетива намотана, производится предохранительная обмотка петель и ее середины.
Предохранительная обмотка производится крученой шелковой нитью капроновой, нейлоновой, хлопчатобумажной катушечной ниткой. При изготовлении тетивы из нитей кевлар необходимо усиливать петлю, либо делая дополнительную прокладку из нитей и вплетая их в тетиву, либо увеличивая вдвое количество их в петле. После обмотки середины петли V-образная пластина поворачивается в первоначальное положение и делается обмотка конца тетивы.
Таким образом обматывается и вторая петля. При этом необходимо точно сохранять середину обмотки. Тетива, надетая на лук, не должна иметь провисающих нитей, наличие их говорит о некачественном изготовлении тетивы. Как правило, это случается, если обмотки производятся не с одинаковым натяжением.
Предохранительная обмотка на середине тетивы делается в момент, когда она надета на лук. Предохранительная обмотка должна производиться не слишком туго: это значительно удлиняет срок службы тетивы.
Для предохранения тетивы от влаги ее слегка натирают пчелиным воском. Втирать воск следует осторожно, чтобы нити тетивы при этом не порвались и не деформировались. Необходимо помнить, что смазка увеличивает вес тетивы и приводит к уменьшению скорости полета стрелы, поэтому смазывать ее надо небольшим количеством воска.
Нити, из которых изготовляется тетива, при условии, создаваемом работой плеч, удлиняются (из лавсана или дакрона на 2-3% из кевлара на 0,8%). В связи с этим при изготовлении тетивы из кевлара рекомендуется делать ее немного длиннее, чем из лавсана и дакрона.
Практика стрельбы предполагает замену тетив через 5000-10000 выстрелов. Тетивы из кевлара служат значительно меньше и выдерживают около 2000-5000 выстрелов.
Подкручивая тетиву, можно изменять ее размеры до тех пор, пока кучность стрельбы не станет удовлетворительной. Максимальное число оборотов для изменения длины тетивы - 30. Если требуется большее число оборотов, то значит, тетива слишком длинная и следует сделать новую
Изготовление тетивы для арбалета
Тетива из металлического троса
Трос толщиной 1.5 - 2.5 мм годится для изготовления арбалетной тетивы. Но он обладает рядом особенностей, которые надо учитывать. В общем случае, тетива из синтетических нитей более предпочтительна.
Особенности использования металлического троса:
Конструктивно трос предназначен для статических нагрузок. При динамических нагрузках он разрушается значительно быстрее.
Со временем трос будет растягиваться и, соответственно, тетива ослабевать
Масса тетивы из троса значительно превышает массу такой же тетивы из синтетических материалов. Это косвенно влияет на скорость полета стрелы, так как плечам требуется больше энергии для разгона массивного троса.
При перетирании, избыточных напряжениях трос, как правило, рвется в местах перегибов, завязанных узлов, креплений
Получить петли на концах троса можно путем завязывания его обыкновенной дубовой петлей. Пайка, как способ соединения концов троса, менее надежен в эксплуатации. Неплохо себя зарекомендовало расклепывание концов троса в медной или латунной трубочке.
Петли для крепления тетивы на арбалет.
Несколько примеров более сложных спусковых механизмов
К тому же, пострелять из такого орудия будет интересно и самому. Делается все довольно просто, тут можно вполне обойтись ручными инструментами. Арбалет получился довольно мощным, как для учебной стрельбы. Тут используется двойные плечи, что увеличивает жесткость лука и позволяет метать с высокой скоростью стрелы из дерева. В качестве наконечника для стрел автор использует саморезы, но вы можете проявить фантазию и придумать чего поинтереснее.
Материалы и инструменты, которые использовал
Список материалов:
- брус;
- ПВХ-труба;
- два самореза;
- крепкая веревка;
- деревянные стержни для стрел;
- клейкая лента (для оперения).
Список инструментов:
- ножовка или маятниковая пила;
- лобзик;
- ленточная шлифовальная машина;
- дрель;
- маркер;
- рулетка;
- шуруповерт;
- строительный фен;
- тиски;
- масло для обработки дерева;
- краска для покраски лука (по желанию).
Процесс изготовления арбалета:
Шаг первый. Вырезаем заготовки
Первым делом разрежем деревянный брус, он будет использоваться для изготовления основы . Еще нам понадобиться разрезать трубу. У вас должно получиться две части, длинная и короткая. Размеры смотрите на фото.
Шаг второй. Изготавливаем ложе
Ложе делаем из деревянного бруса. Первым делом сделаем необходимую разметку с помощью маркера. Ну а далее вырезаем лишние части, используя лобзик, отлично с этой задачей справится электролобзик.
Шаг третий. Изготовим лук
Лук у нас состоит из двух частей, что увеличивает его жесткость. Делается все из ПВХ-труб, которые нужно сделать плоскими. Для этого нам понадобятся тиски со вставкой из дерева, чтобы на трубах не оставалось отпечатков. Греем трубу строительным феном до тех пор, пока она не станет мягкой, а потом сжимаем в тисках. Пошагово нагреваем участки и сжимаем. В завершении формируем нужный профиль лука.
Шаг четвертый. Крепление лука
Для крепления лука ищем его центр, а затем сверлим два отверстия, как автор. Для крепления используем два самореза, а также шайбы. Но не крепите пока лук намертво, его нужно еще доработать.
Шаг пятый. Дорабатываем лук
Суть доработки в том, чтобы проделать на концах плечей канавки, к которым можно будет привязать тетиву. Делаем разметку и вырезаем лишние части с помощью электролобзика. Что касается короткого плеча, то тут на концах нужно сделать канавки, чтобы тетива не слетала.
Шаг шестой. Установка тетивы
В качестве тетивы используем синтетическую крепкую веревку. Отрезаем два куска нужной длины и заплавляем концы с помощью зажигалки. Ну а далее привязываем основную тетиву к концам плеча с небольшим натяжением. Что касается дополнительного плеча, то чтобы его задействовать, будет нужна еще одна веревка. Как все соединяется, можно увидеть на фото.
Шаг седьмой. Обустройство спускового механизма
Спусковой механизм является триггерного типа. Он состоит из двух деталей, одна это курок, а вторая представляет собой деталь с зубчиками, одним из которых она удерживает тетиву, а другим упирается о курок. Эти детали можно вырезать из фанеры, используя электролобзик.
Шаг восьмой. Изготовление стрел
Стрелы делаем из деревянных стержней. Для стабилизации полета сделайте для них оперение, автор использовал для этого клейкую ленту. Ну а на конец стрелы нужно установить какой-то грузик, автор завернул туда саморез. При желании можно срезать головку и наточить стержень.
